j'ai toujours entendu dire que la traction était pneumatique ; cependant
la transmission des notes est bien mécanique, jusqu'à une machine
pneumatique située horizontalement (!) sous le soubassement central ,
mais le complément de pédale est tubulaire. Le tirage des jeux
du GO et du RE est également mécanique, par contre c'est un système
pneumatique que l'on trouve sur le complément de pédale situé
derrière le buffet de récit.
Détaillons l'ensemble en partant de la console:
les panneaux arrières enlevés,on aperçoit un système
entièrement mécanique, avec de haut en bas:
les contre-touches des claviers, les vergettes verticales, les renvois
d'équerres, les barres d'accouplement, et à droite et à
gauche,les sabres en fer de tirage des jeux. On

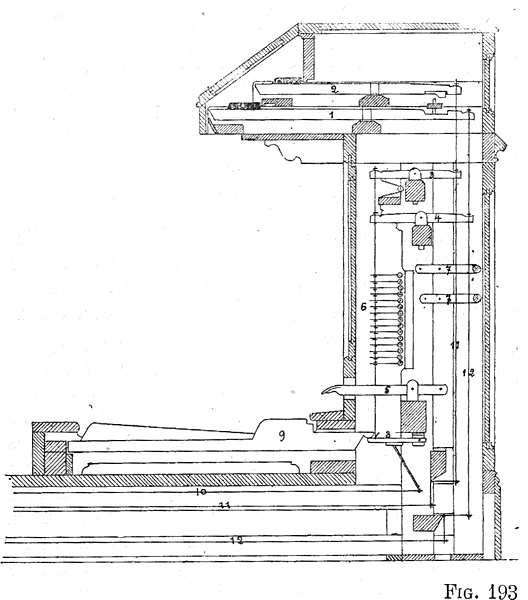

comparera avec la figure publiée dans un article
de Charles Mutin : on y retrouve exactement la même disposition.
l'ensemble de la mécanique passe ensuite sous le pédalier pour être redistribué vers les buffets en passant sous le plancher central, qui recouvre comme nous l'avons dit une machine Barker horizontale, disposition très rare.

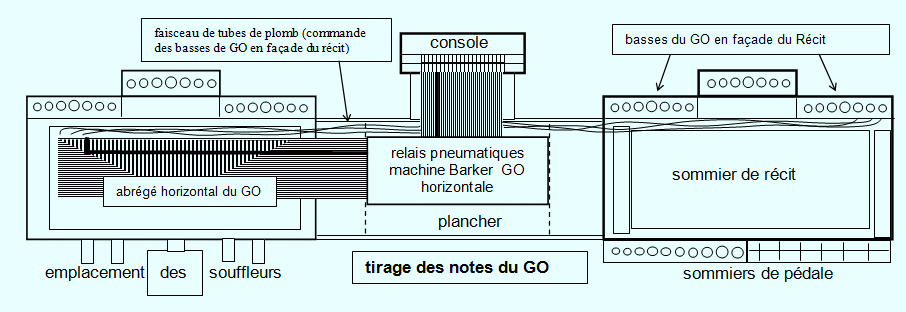

la mécanique du grand-orgue
Dans des instruments similaires de moindre importance (orgue de choeur du
Sacré-Coeur
de Paris 1914, et Saint-Martin
de Marseille 1919),ainsi que dans certains instruments construits à Buenos-Aires,
avec deux buffets et console retournée, on trouve également une
assistance par machine Barker; la présence d'une pédale type cuiller
étiquetée "copula Grand-Orgue" confirme bien la présence
d'une assistance par "leviers pneumatiques".
La photo ci-après semble représenter ces leviers pneumatiques,
intercalés dans le soubassement central (visite de
J.L. Loriaut 2007) entre les vergettes venant de la console, et les
soupapes du sommier.
comme dans de nombreux instruments de ce type, la pédale empruntée est réalisée par un système de gravures intercalées, les registres permettant de faire parler les mêmes tuyaux au grand-orgue et à la pédale.

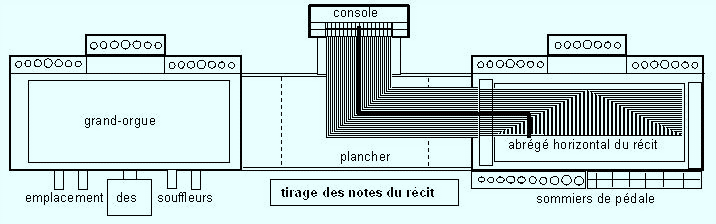

la mécanique du récit
depuis la console, les vergettes passent sous le pédalier, puis sont renvoyées à angle droit vers le buffet de gauche, en passant sous le plancher qui relie les deux buffets
en se plaçant derrière le buffet de récit, on aperçoit une partie de la mécanique (photo de gauche):
- les vergettes provenant de la console après renvoi à angle
droit
-au premier plan la tringlerie de commande de la pédale d'expression
qui passe sous le sommier de récit
-au fond,derrière le porte-vent cylindrique, le faisceau de tubes de plomb commandant l'extension du sommier de pédale (dont on voit la laye en haut), par l'intermédiaire d'un relais pneumatique dont on aperçoit les petits souflets blancs
-enfin à mi-hauteur, le flanc du sommier de récit
la mécanique se poursuit à droite par:
-la tringlerie de la pédale d'expression
-l'abrégé horizontal en fer sous le sommier de récit
-le porte-vent du récit au fond, en rouge
-les tuyaux postés de la grosse flûte de 16
-quelques pilotes des registres du récit
-le réservoir à tables parallèles
-à droite, le sommier complémentaire de pédale

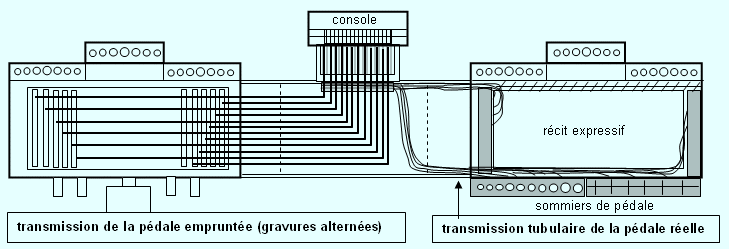

la transmission de pédale
pour les trois jeux situés dans le buffet de GO (soubasse 16, basse 8, violonbasse 8) et empruntés respectivement aux : bourdon 16, montre 8 et violoncelle 8, il y a certainement comme dans d'autres instruments comparables, une transmission mécanique jusque sous le sommier de GO, puis un système de gravures alternées permettant d'utiliser les mêmes tuyaux au clavier de GO et au clavier de pédale. Les plus gros tuyaux sont d'ailleurs postés de part et d'autre du sommier de GO (on les distingue au fond sur cette photo)
Il y a par ailleurs des sommiers complémentaires pour les dessus des jeux qui sont en extension. Ces jeux ont-ils été placés dès l'origine (ce qui traduirait une certaine improvisation...) ou ont-ils été ajoutés plus tard, la pédale empruntée étant jugée insuffisante ?
