l'état des sommiers

(cliquez ici si le menu ne s'affiche pas à gauche)

poussière, crasse, dégats des eaux ou de la sécheresse...sans compter l'état des électroaimants
au démontage, c'est une grande désolation...

***

tous les sommiers (basses et dessus) sont en chêne épais, le cadre est assemblé à queue d'aronde; certaines parties ont gauchi
à cause de l'humidité, ce qui a provoqué de nombreuses fuites... il s'agit de sommiers à membranes, avec des électro-aimants antiques
du type Hope-Jones, Wurlitzer, Kimber-Allen ou Aeolian Skinner (double noyau de fer avec bobinage très long) mais aucune marque n'a été retrouvée
sauf sur certains "Reisner". Le support de l'électro-aimant est en alliage du type "zamak", et certains sont cassés ou fendus...

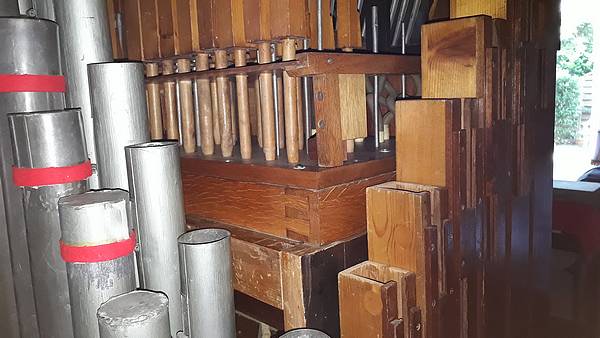

chêne massif épais et assemblage à queue d'aronde

***

le sommier des dessus

celui-ci reçoit les dessus des tuyaux de flûte ouverte en bois, et les dessus de prestant à partir du 2',
les deux premières octaves du prestant étant postées en façade

...

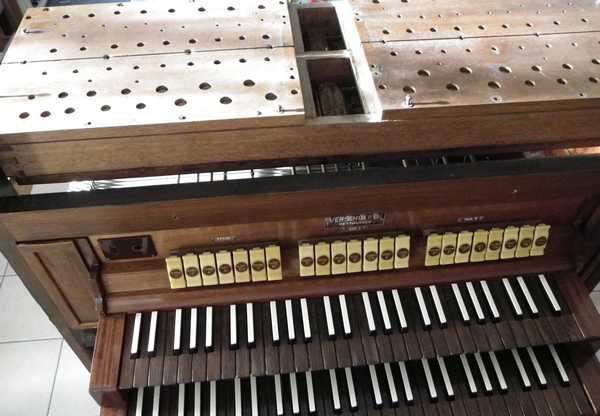

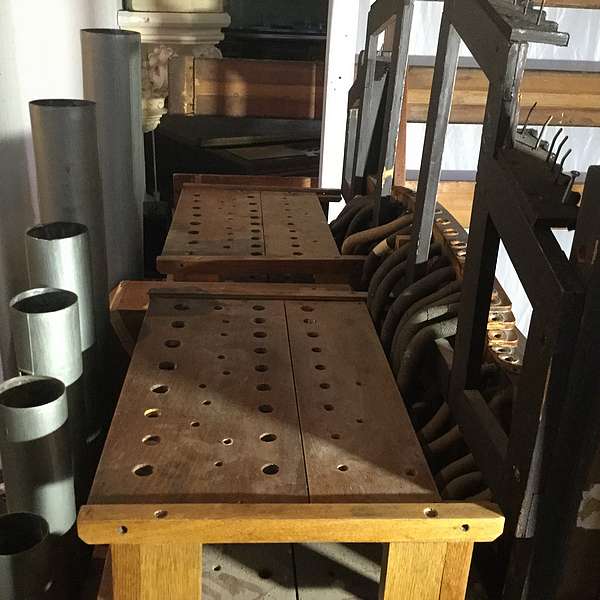

basses de prestant à gauche, faux-sommiers, et support de façade, vue d'ensemble, avec la chape en quatre partie

....

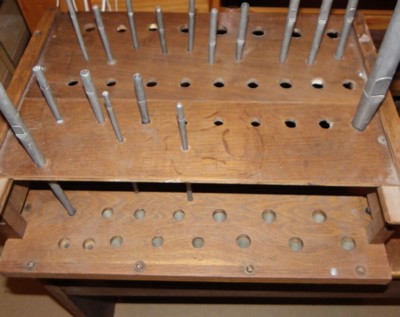

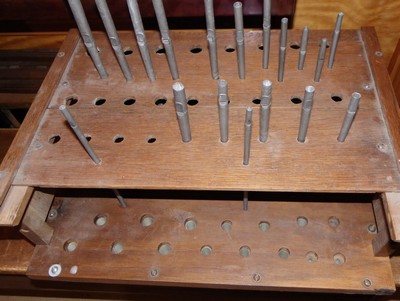

chapes et faux-sommiers (C et C#) avec les dessus de métal du prestant; curieusement, ils ne sont pas exactement symétriques

.

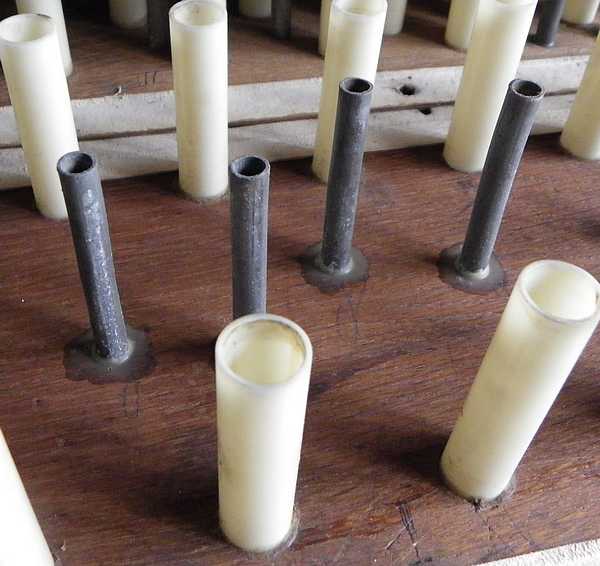

sous les chapes, les tubes qui viennent au contact des soupapes collées sur les membranes

....
le sommier a vraisemblablement été stocké sans les tuyaux et non protégé : beaucoup de saletés sur les peaux des soupapes

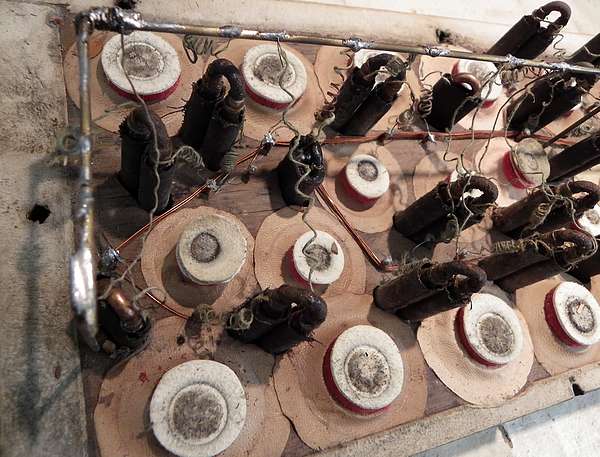

les électro-aimants des medium de la flute, et des dessus du prestant; ce modèle semble très ancien,
on trouve aussi quelques exemplaires Reisner, mais impossible de savoir pour les autres :
Kimber Allen ? Wurlitzer ? Peterson ? ... recherche en cours !

...

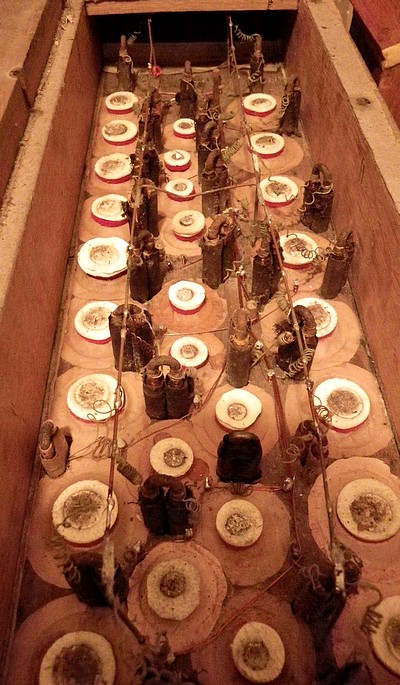

orgue ou centrale électrique? le matériel semble dater de 1930... prévoir un grand nettoyage! beaucoup de peaux desséchées ou percées

.

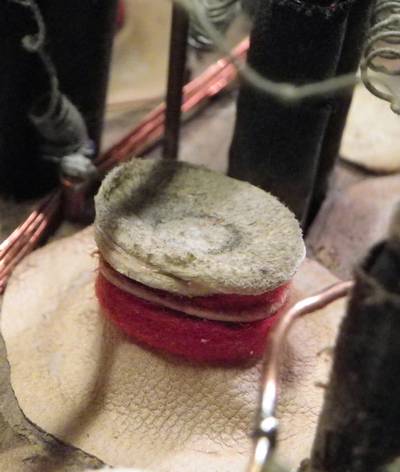

une pièce montée de feutres, et un support d'électroaimant qui se brise au démontage

...

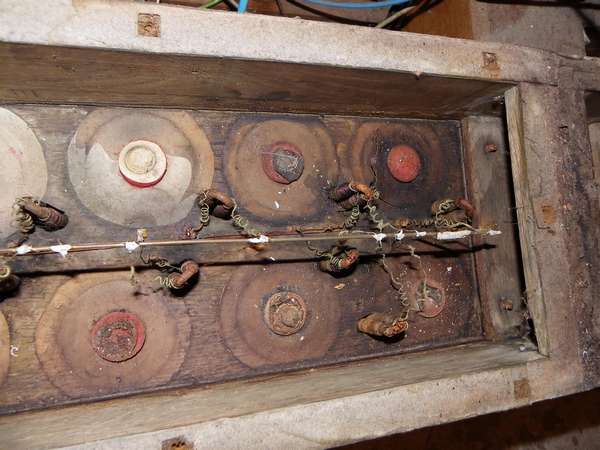

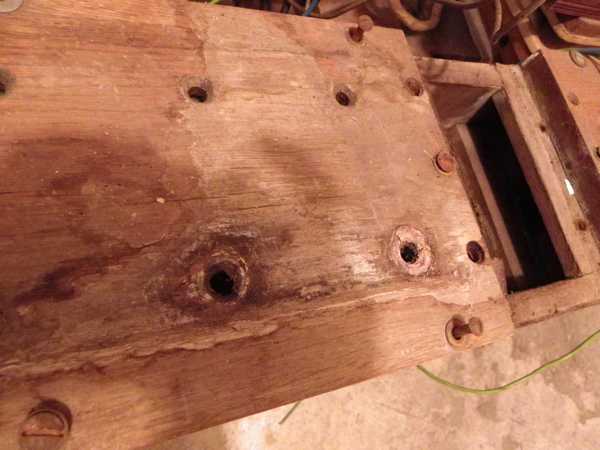

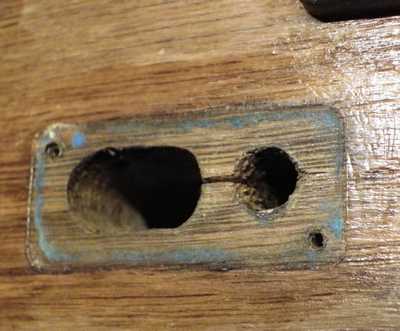

les moteurs de notes, état variable à première vue, et bois fendu sous les électroaimants: fuites!

....

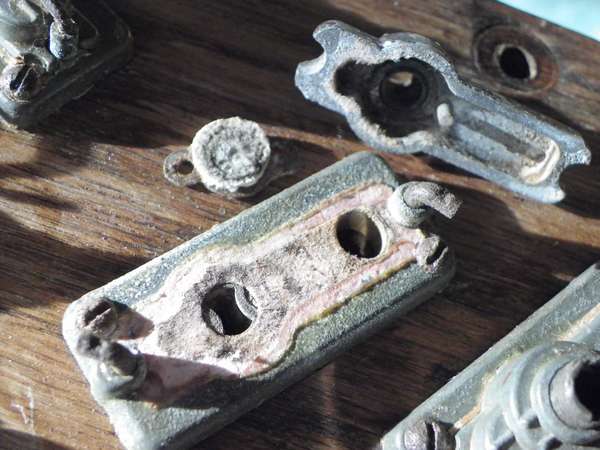

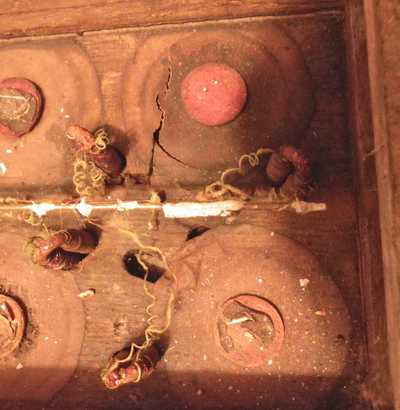

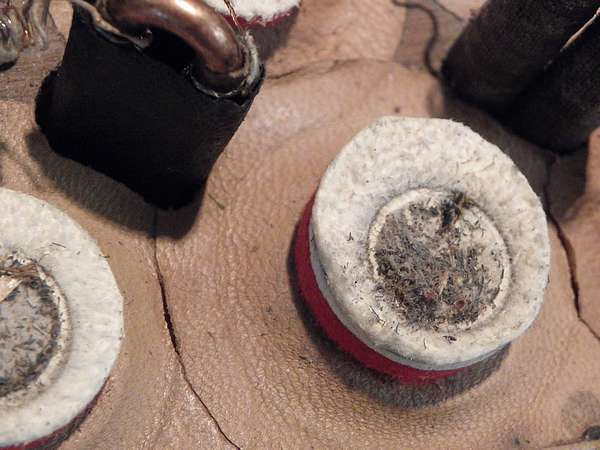

les pastilles et les peaux ont subi les outrages de l'âge et de l'humidité!

...

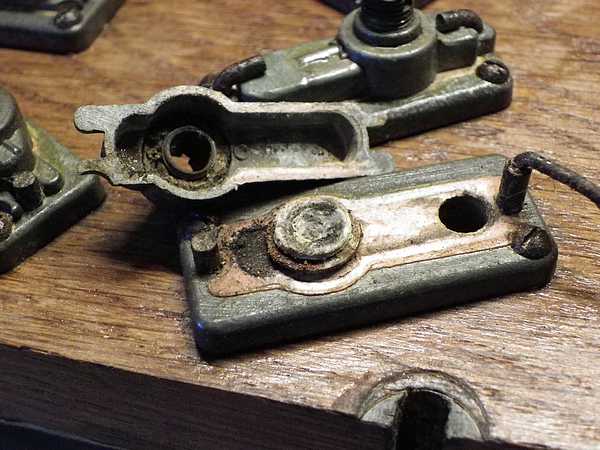

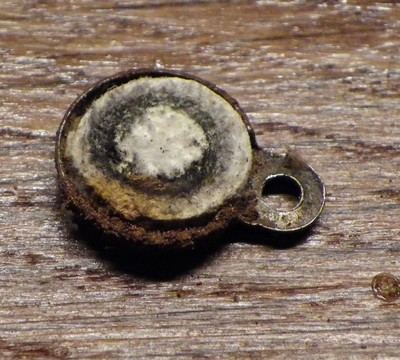

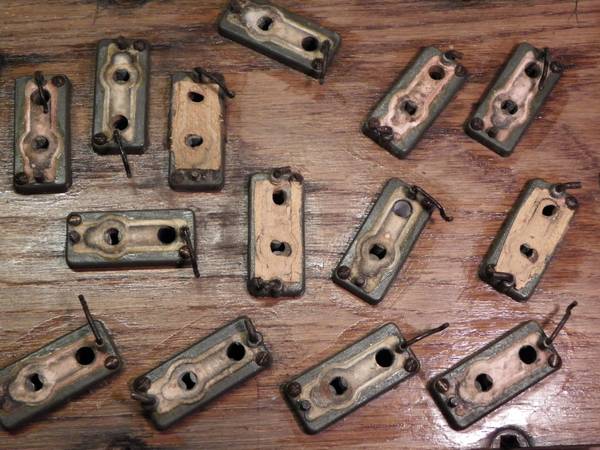

tout est oxydé et encrassé, et certaines pastilles sont collées par la rouille

...

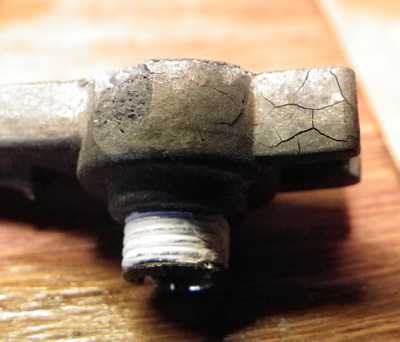

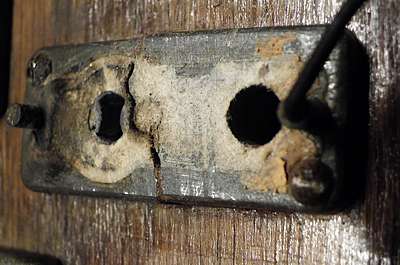

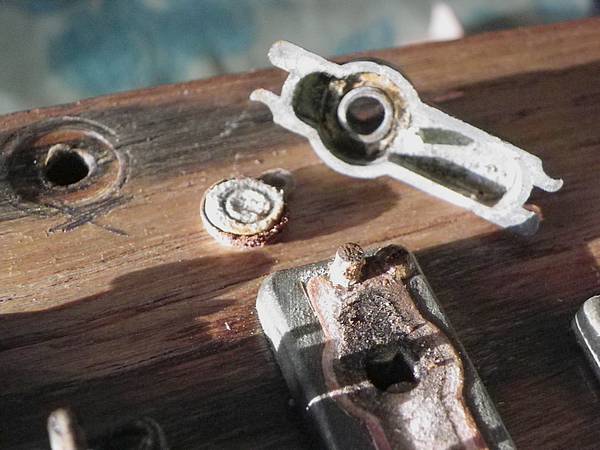

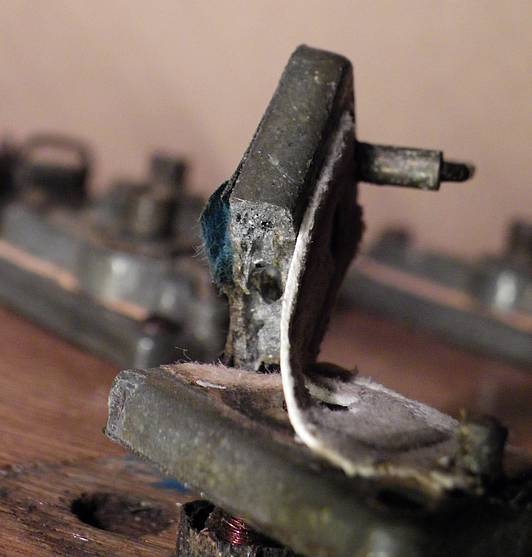

support d'électro-aimant fendu (encore..), et fissures dans l'alliage qui part en morceaux...

...

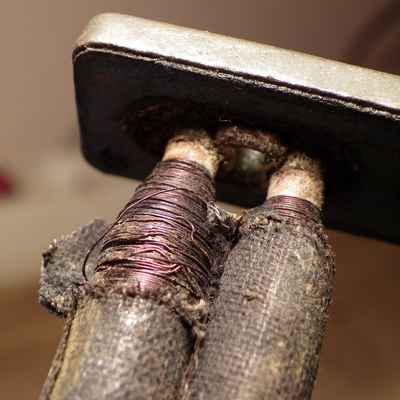

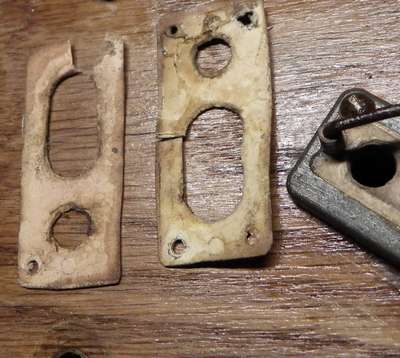

les joints en papier à changer, et des fils cassés dans les bobines d'électroaimant ; délicat à rattraper, mais pas impossible!

***

le sommier des basses

ce sommier, situé près du sol derrière l'orgue, supporte la première octave du prestant de 4' en zinc,
et la première octave du bourdon de 8' en plomb, soit 24 tuyaux, répartis entre coté ut, et coté ut#

...

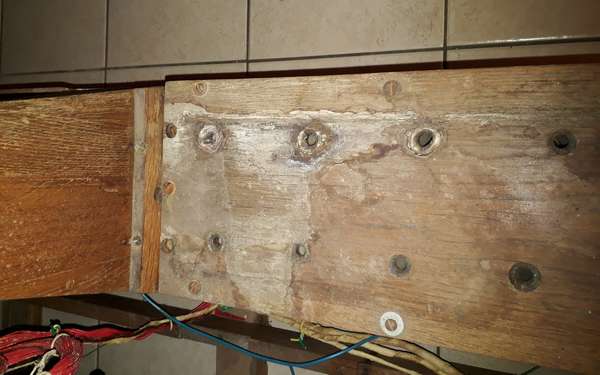

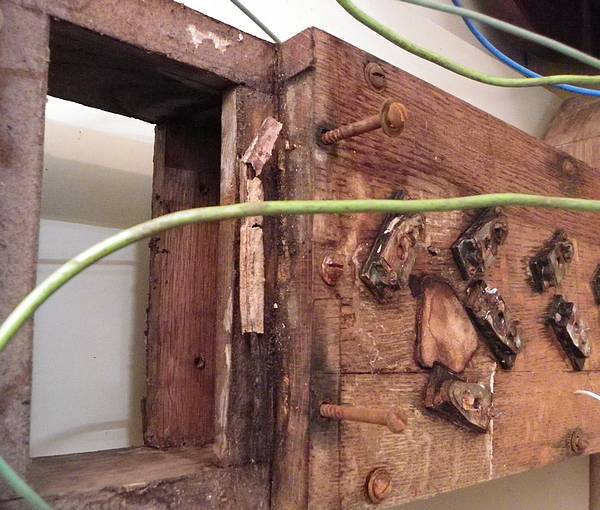

chape de la basse de bourdon 8 : le sommier des basses a été copieusement arrosé : chape gauchie, infiltrations, vis rouillées...

...
l'état est peu engageant pour la suite ...

...

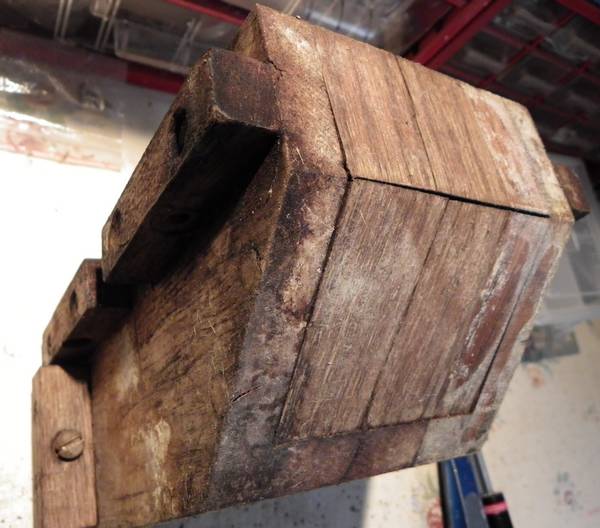

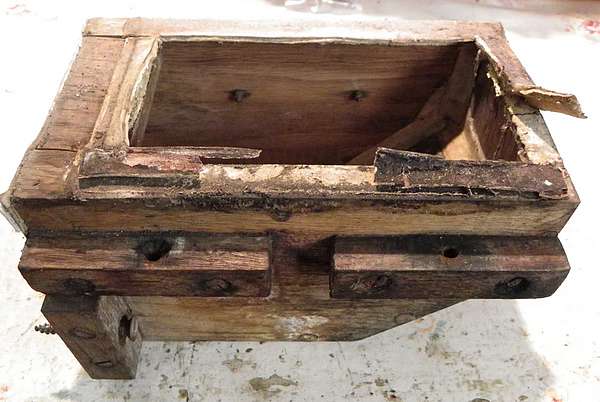

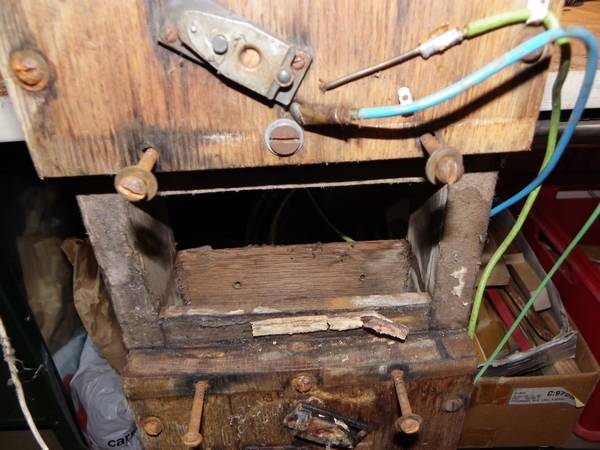

la base du porte-vent, qui a servi de gouttière et qui laissait passer l'eau et l'air !

...
au démontage, tout part en poussière; à droite l'intérieur du sommier des basses, et ce qui reste des membranes...

les membranes des basses... triste constat...

il faut envisager un démontage complet et un remplacement des peaux pour ce sommier

***
