le cadre de réception 2x9 spires, à construire soi-même
principaux montages réalisés avec le coffret EE10 :
I récepteur
radio à diode
III récepteur
radio 3 transistors
V amplificateur
audio
VII clignoteur
VIII système
d'éclairage automatique
IX appareil pour
le code morse
IX xylophone électronique

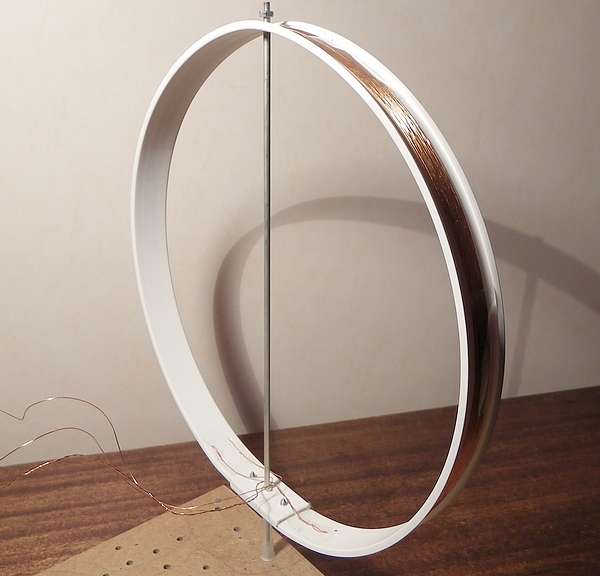

le cadre de réception 2x9 spires, à construire soi-même

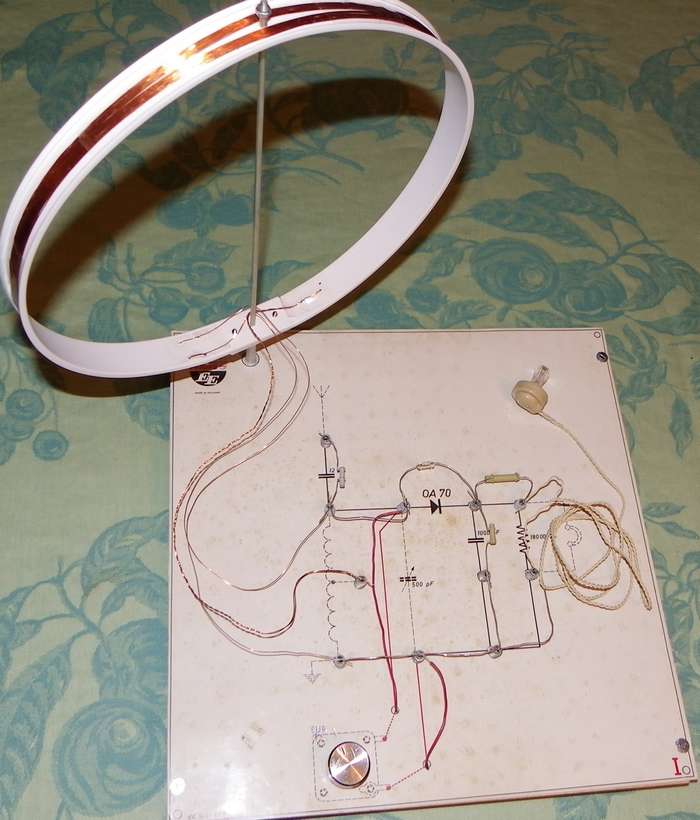

radio à diode au germanium et son cadre circulaire
permet de capter quelques stations sur ondes moyennes le soir
III récepteur radio 3 transistors

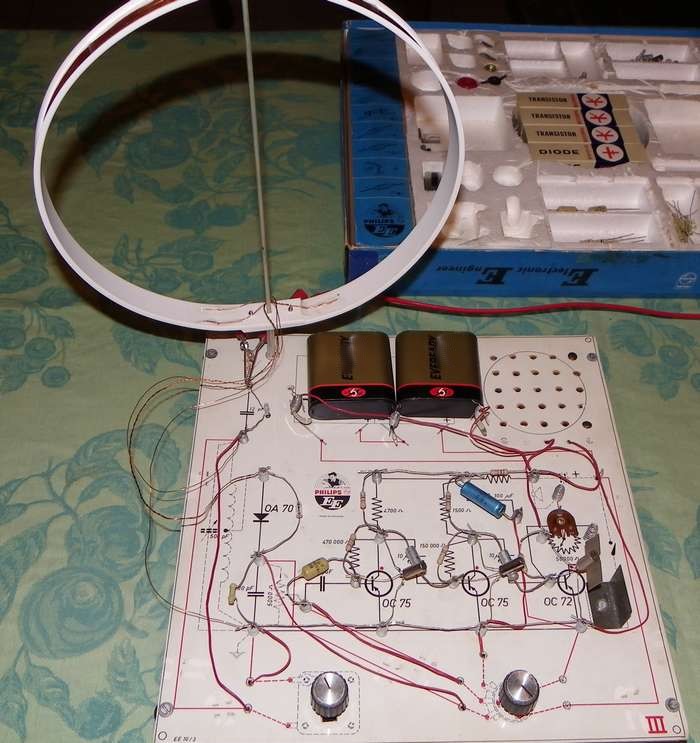

radio à 3 transistors (la résistance ajustable
n'est pas réellement branchée...)
transistors un peu courts, mais réparés!

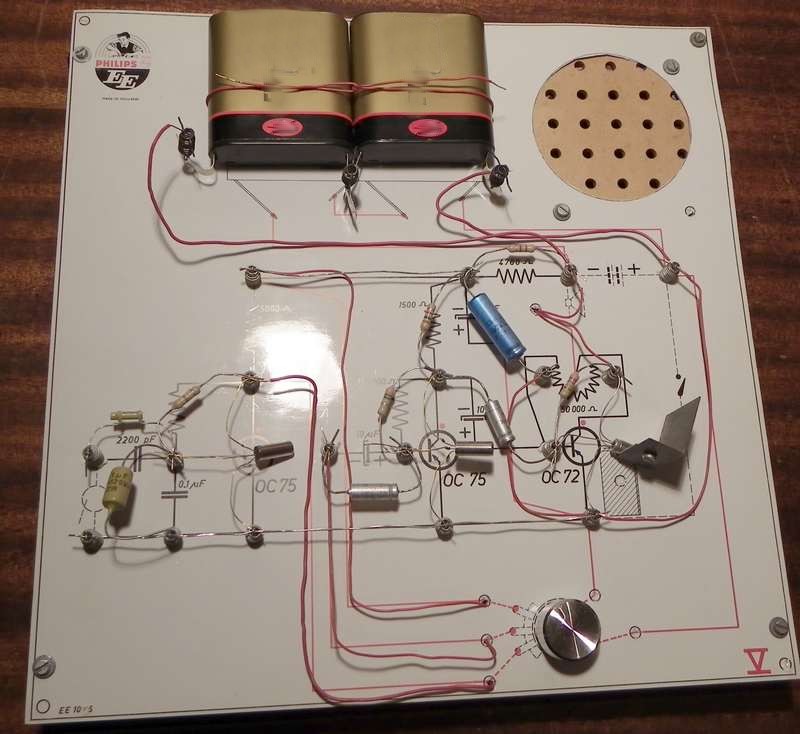

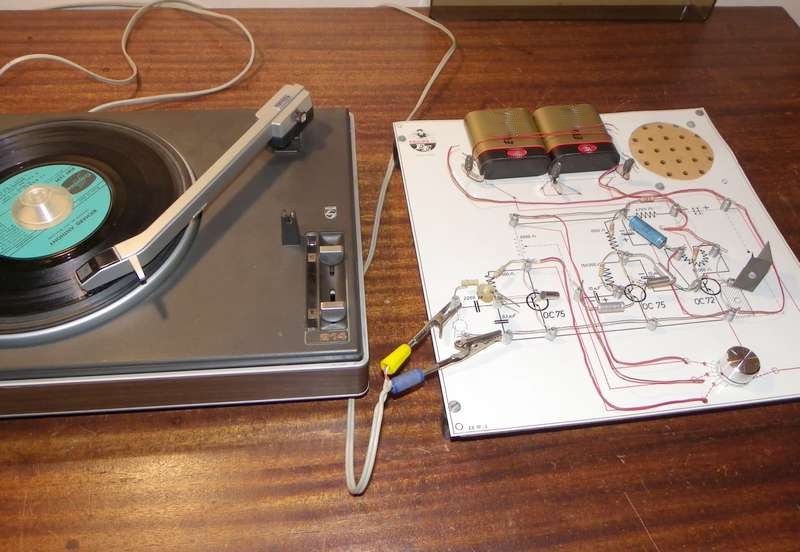

amplificateur pour pick-up (pas encore tout à fait la HIFI...)
la résistance ajustable a été remplacée
par une 27 Kohms
à l'époque du 45 tours...
une copie du schéma a été utilisée pour ne pas percer
la feuille d'origine encore vierge

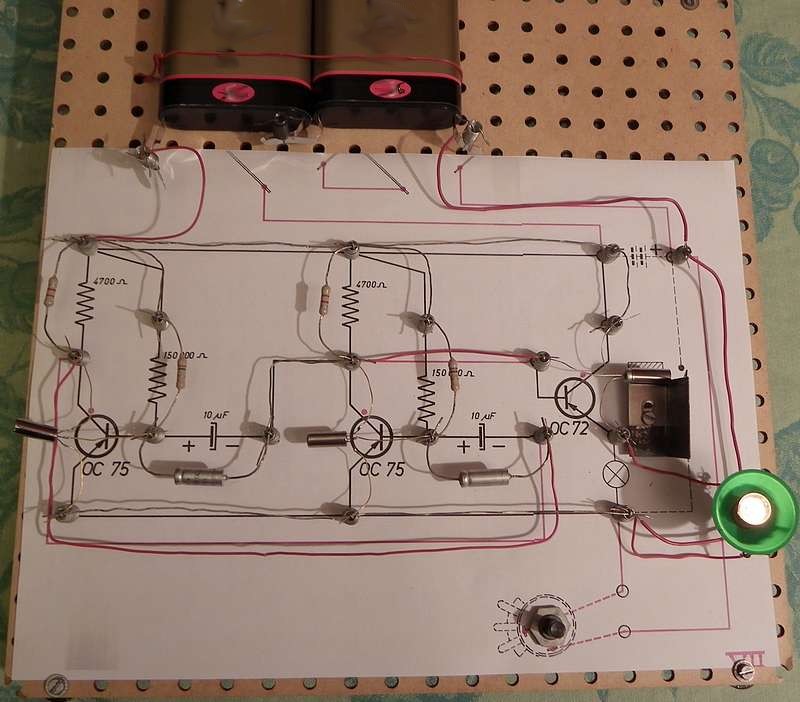

périodicité environ une seconde
VIII système d'éclairage automatique

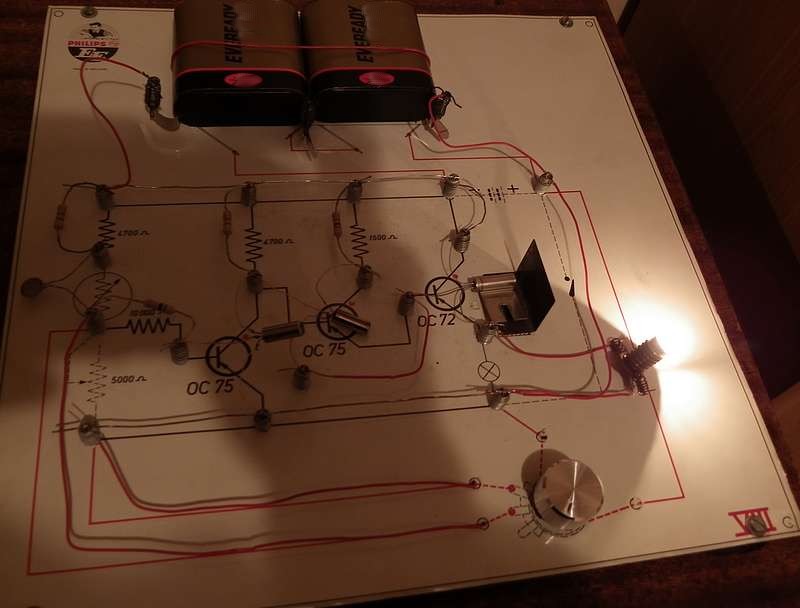

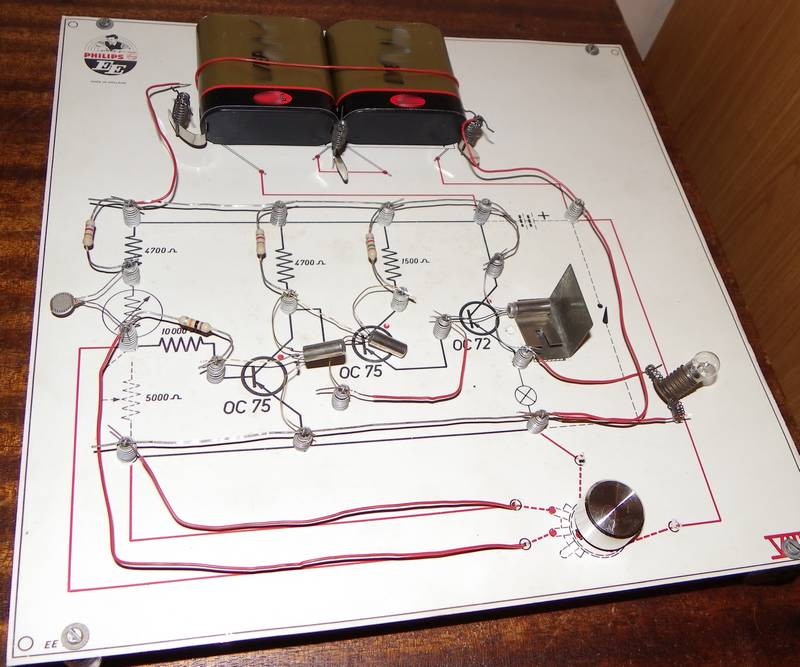

détecteur d'obscurité, alarme, réglage du seuil par potentiomètre
dans l'obscurité, la lampe s'allume
IX appareil pour le code morse
manipulateur pour l'apprentissage du code morse : bip-biiip !

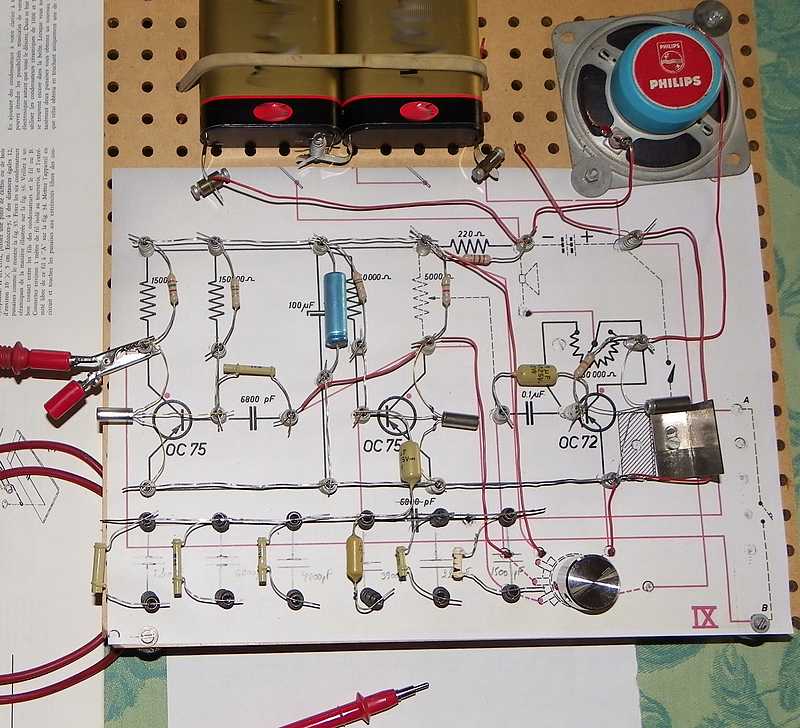

ce montage permet aussi de réaliser le xylophone électronique
ci-après
pas de schéma spécifique : la notice indique comment modifier le schéma précédent :
(une copie a été utilisée pour ne pas percer
davantage la feuille d'origine)

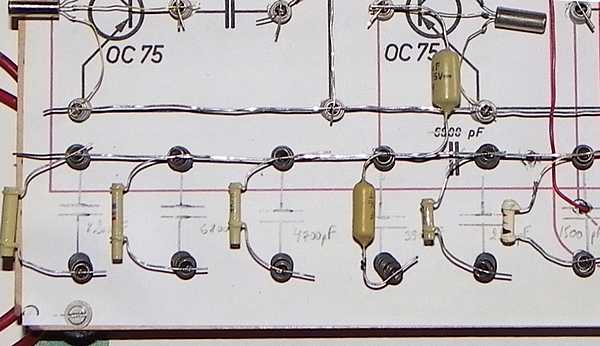

le manipulateur est remplacé par un contact avec différents condensateurs
:
on obtient ainsi des fréquences différentes; mais on est très
loin de la gamme tempérée...

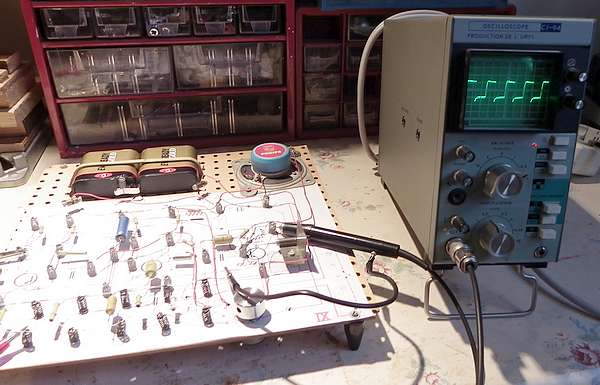

observation du signal de sortie à l'oscilloscope
