préparation de la plaque de montage
fixation des éléments permanents
quelques montages réalisés avec le coffret EE20 :
A Electroacoustique : A4
amplificateur deux voies
................................... A5
orgue électronique
B Télécommunications :
.................................. B1
lecteur de code morse
.................................. B4
amplificateur universel très sensible
C Radio :
..................................
C3 récepteur radio à trois transistors
D Signalisation électronique :
.................................. D1
détecteur de lumière
.................................. D2
clignoteur électronique
E Equipement de mesure et de contrôle :
.................................. E2
détecteur d'humidité
.................................. E4
appareil de mesure universel

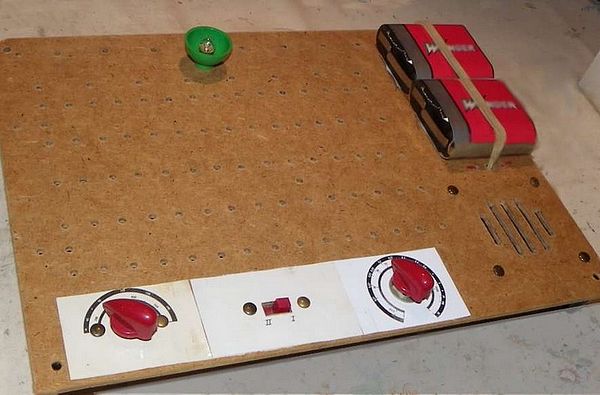

préparation de la plaque de montage
fixation des éléments permanents
A Electroacoustique : A4 amplificateur deux voies
A4 amplificateur PU à deux voies : graves (haut-parleur fixé sous
la plaque)
et aigüs (haut-parleur supplémentaire en haut)
pour écouter ses 45 tours préférés...
A Electroacoustique : A5 orgue électronique

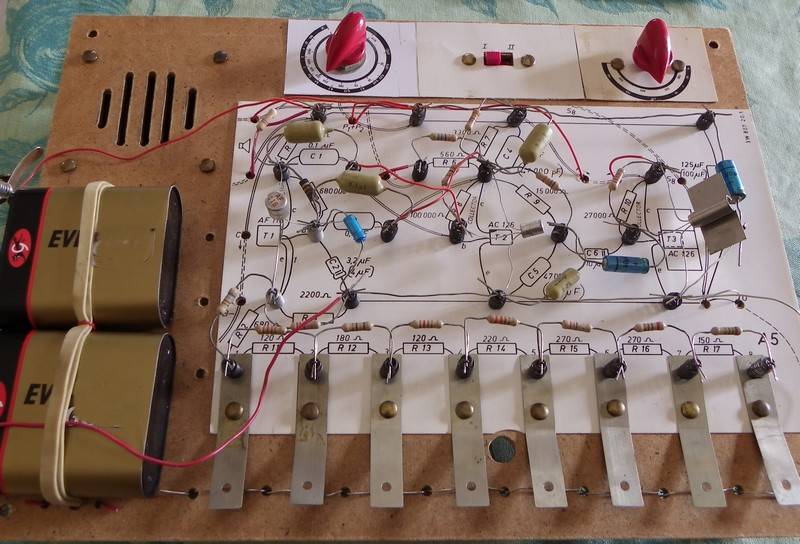

A5 orgue électronique à 8 touches
accord assez approximatif, mais on reconnait quand même la gamme !

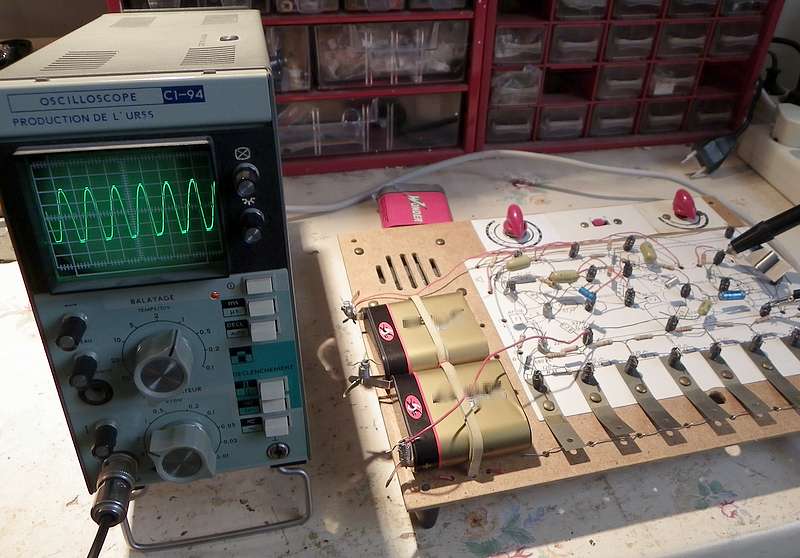

orgue: observation du signal de sortie

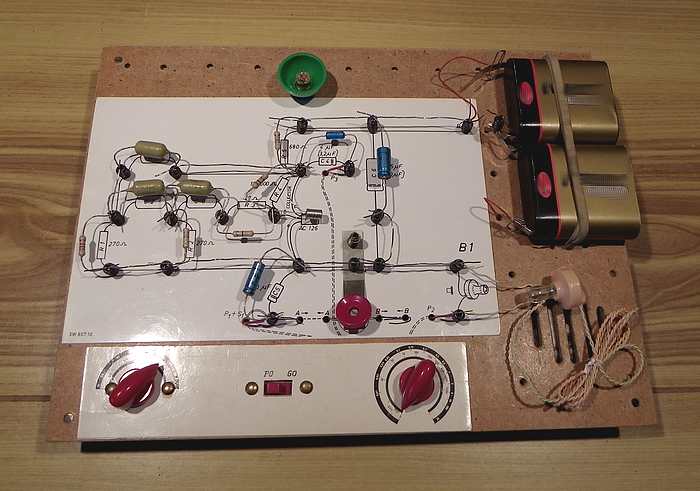

B Télécommunications : B1 lecteur de code morse avec écouteur
un appui sur le manipulateur fait entendre un son de 1000 Hz
dans l'écouteur

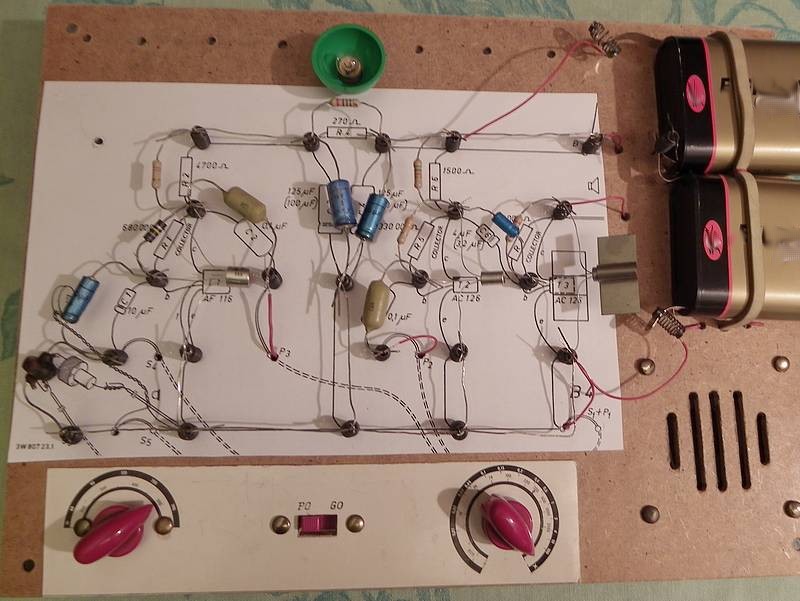

B Télécommunications : B4 amplificateur universel très sensible
l'amplificateur avec en entrée la bobine qui détecte les champs
magnétiques
..

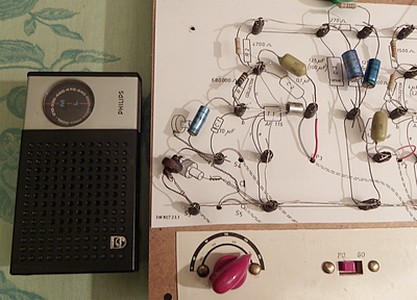

reproduit sans contact les sons du récepteur (à gauche) ou du
téléphone (à droite)

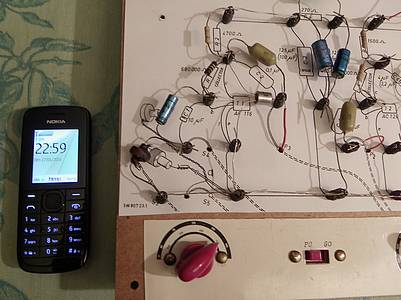

et on vérifie qu'un télephone portable ne dort jamais, mais émet
et reçoit sans arrêt...

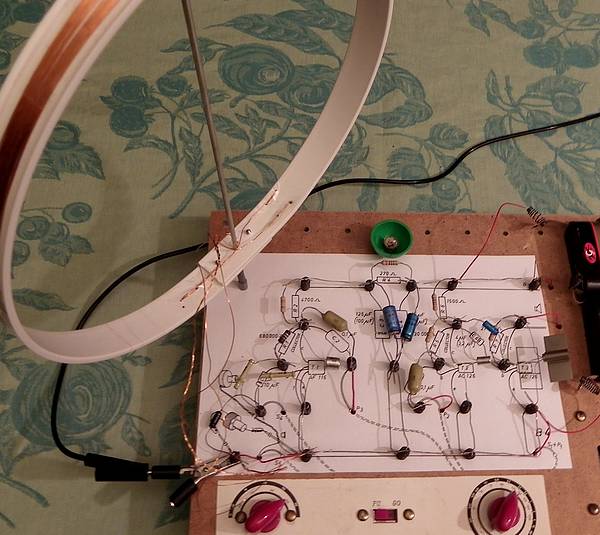

une antenne, un cadre, une diode, et on reçoit des stations de radio
!
transition toute trouvée pour le montage suivant...
C radio :C3 récepteur radio à trois transistors

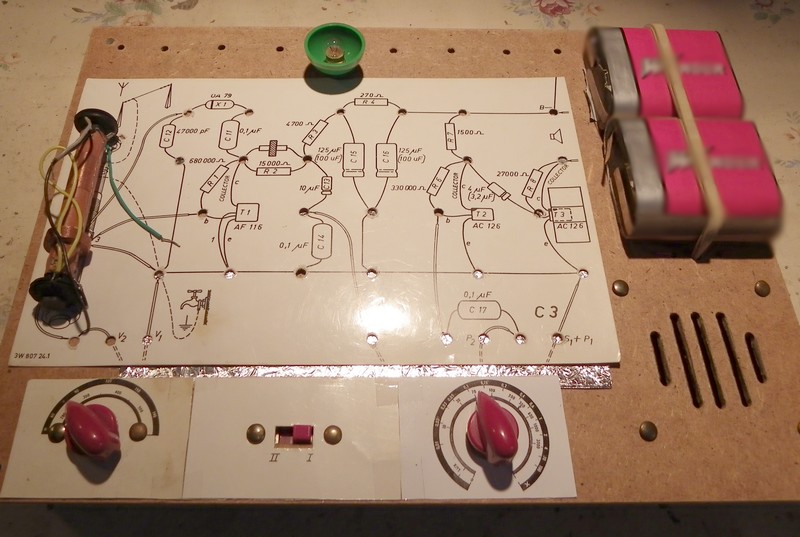

mise en place de la feuille schéma

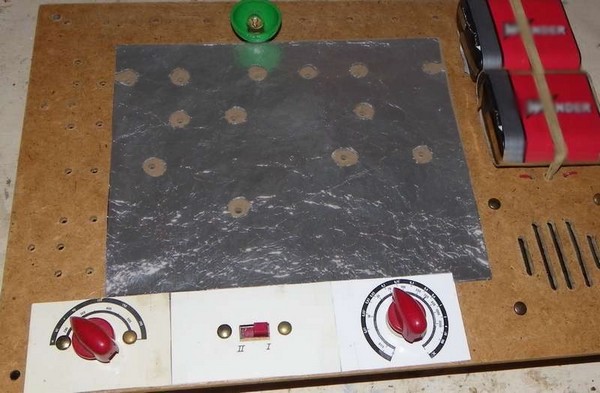

radio : le "blindage" sous la feuille de montage (refait
avec une feuille d'aluminium)

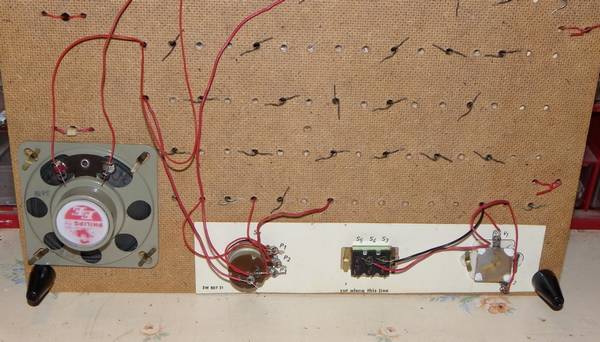

connexions sous la plaque de montage

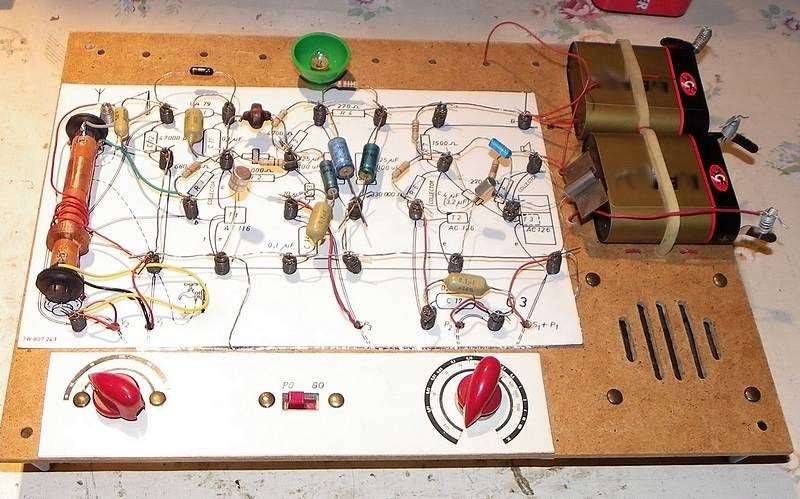

radio à 3 transistors PO-GO avec haut-parleur
(le bandeau anglais portait la mention I-II)
permet de capter de nombreuses stations, surtout le soir en PO

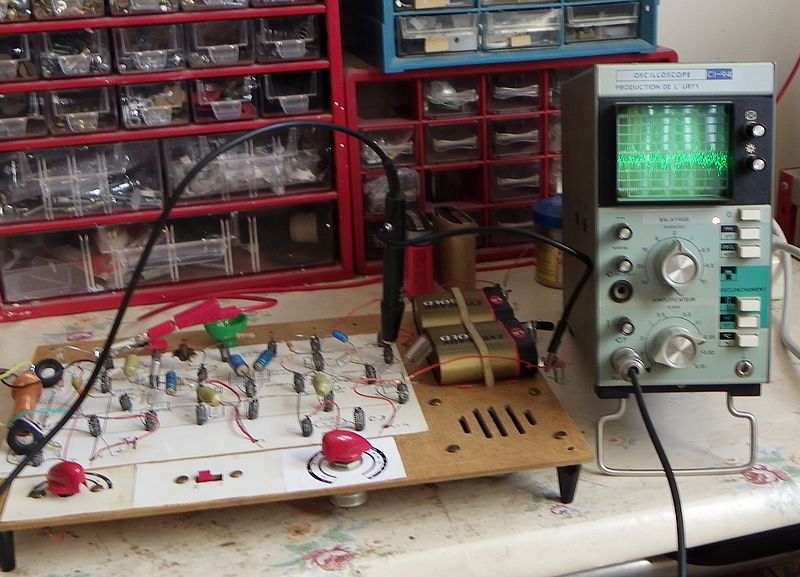

radio en fonctionnement: visualisation du signal reçu sur l'oscilloscope
D Signalisation électronique : D1 détecteur de lumière
alarme, détecteur de lumière : lorsque la LDR est éclairée,
la lampe s'allume et reste
allumée ; il faut appuyer sur le bouton manipulateur pour l'éteindre

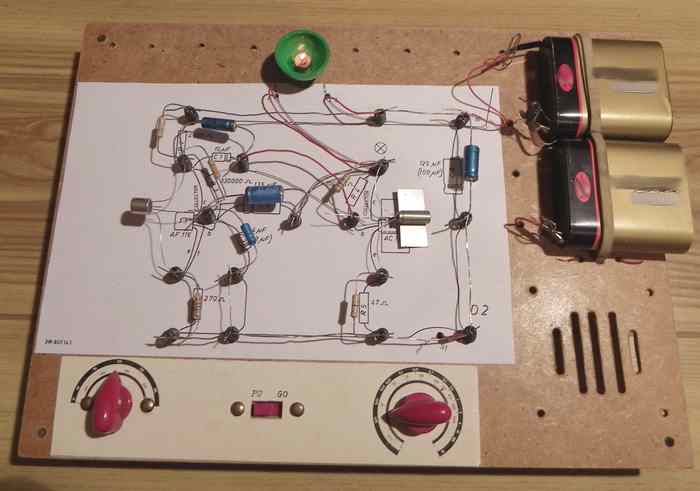

D Signalisation électronique : D2 clignoteur électronique
la lampe s'éclaire brièvement toutes les secondes
environ

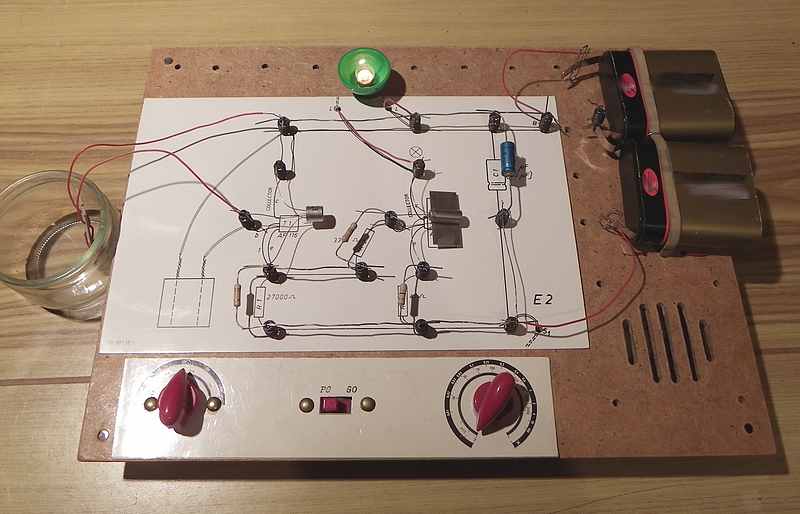

E Equipement de mesure et de contrôle : E2 détecteur d'humidité
la lampe s'éclaire lorsque les fils trempent dans
l'eau

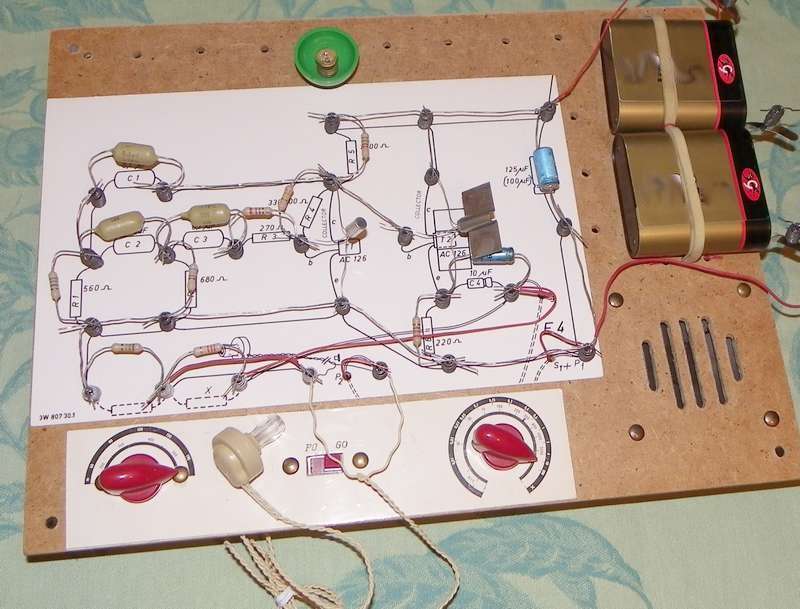

E Equipement de mesure et de contrôle : E4 appareil de mesure universel
pont de mesure pour résistances et condensateurs
la valeur inconnue X est obtenue en multipliant la valeur de l'élément
connu par le facteur lu sur le cadran du potentiomètre
lorsque le son s'annule dans l'écouteur ; l'échelle logarithmique
va de 0,01 à 100
ce montage sert aussi de luxmètre, en
remplaçant la résistance inconnue par une LDR (résistance
photosensible)
la valeur est lue directement sur le cadran
bien sûr, c'est assez peu précis, mais excellente initiation aux ponts de mesure !
