la tuyauterie

pour agrandir les images: clic droit, "afficher l'image"
(cliquez ici si le menu ne s'affiche pas à gauche)

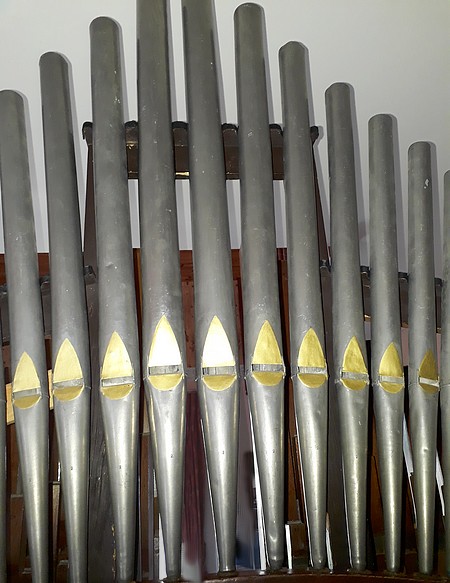

la montre en mitre rayonnante, d'assez belle allure, riche en étain, 29 tuyaux avec aplatissages en ogive dorés

22 jeux à la console, soit 56 x 7 + 56 x 8 + 27 x 7 = 1029 tuyaux... en manquerait-il ?
en fait, et c'est le principe de l'orgue à dédoublement, ou unit-organ (unit-orgel), tous ces jeux sont obtenus
à partir de deux séries de tuyaux, plus un complément de basse:

-prestant 4-2 soit 68 tuyaux, (12 en zinc, 29 alliage riche en étain et 27 en étoffe)
-flûte ouverte 4-2 2/3 soit 63 tuyaux (56 en bois, avec complément de 7 en étoffe)
-bourdon de 8 commun soit 12 tuyaux de plomb (en fait un quintaton, car assez étroit..)

il y a donc en tout 143 tuyaux, qui évidemment ne pourront pas donner l'équivalent de 22 jeux réels, mais
qui permettent de disposer de plusieurs combinaisons de 2 jeux réels, ou bien en utilisant le dédoublement,
d'obtenir quelques timbres permettant par exemple de dégager un solo

***

démontage dans l'emplacement initial

...

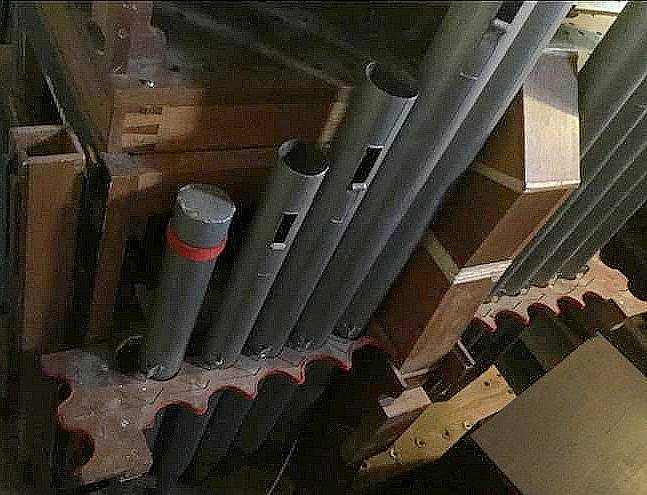

démontage des basses de prestant et de bourdon derrière l'orgue, puis stockage au pied d'une statue...

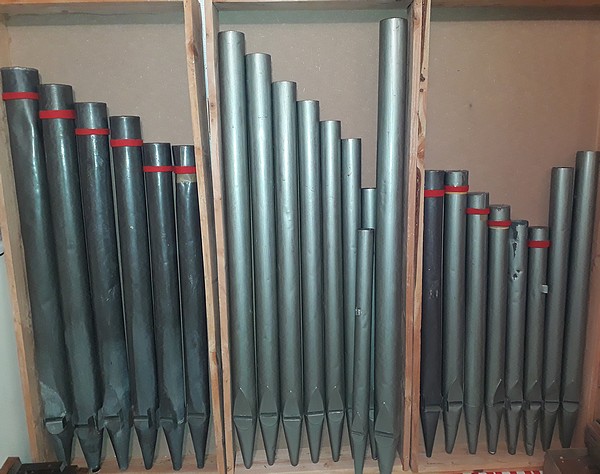

les basses dans les caisses à tuyaux : 1ère octave du bourdon 8 en plomb, 1ère octave du prestant 4 en zinc

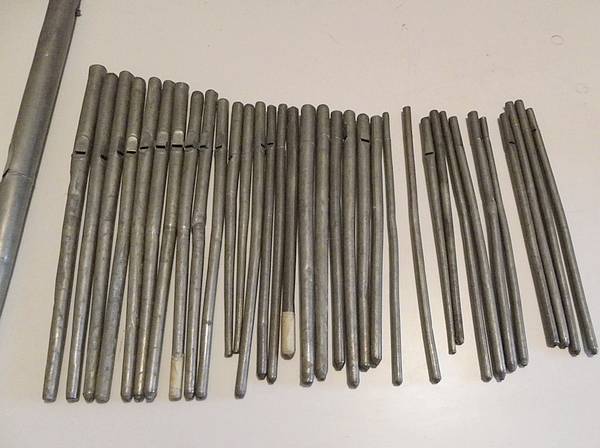

et les dessus du prestant: plusieurs factures, plusieurs longueurs, provenances diverses... comment cela va-t-il sonner?

.

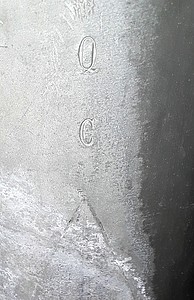

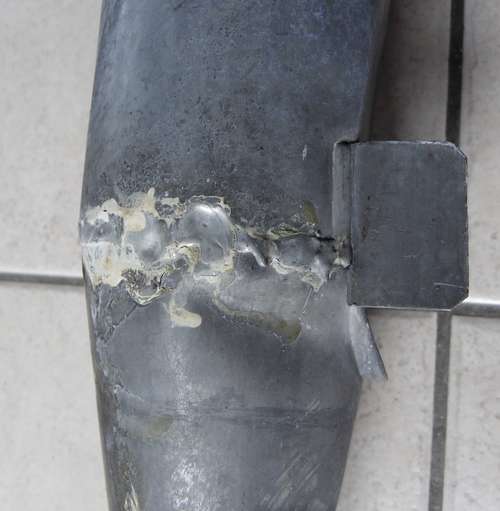

marquage du premier tuyau : "Q" comme quintadene ou quintaton ? et soudure du pied...

.

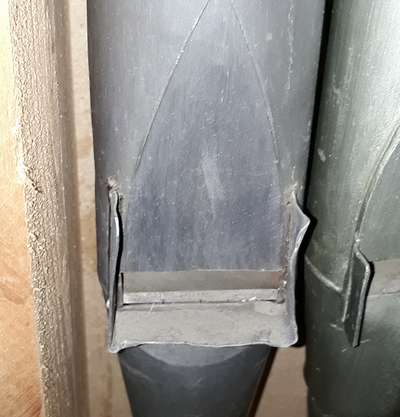

une étrange bavette... à droite, le poids de la soudure du crochet équivaut presque à celui du tuyau...

..

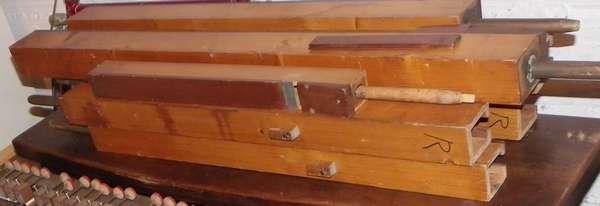

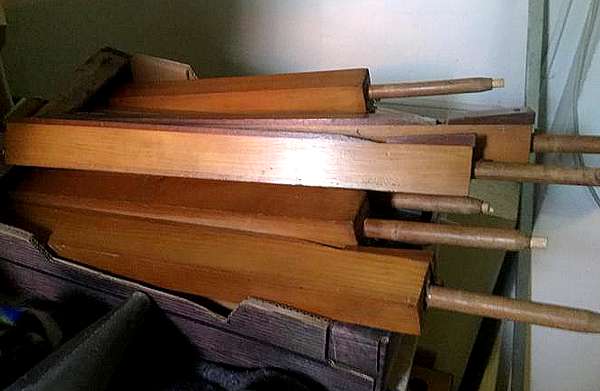

démontage des tuyaux de bois, et à droite en attente de remontage

***

premier remontage des tuyaux (avant toute remise en état, juste pour voir ! )

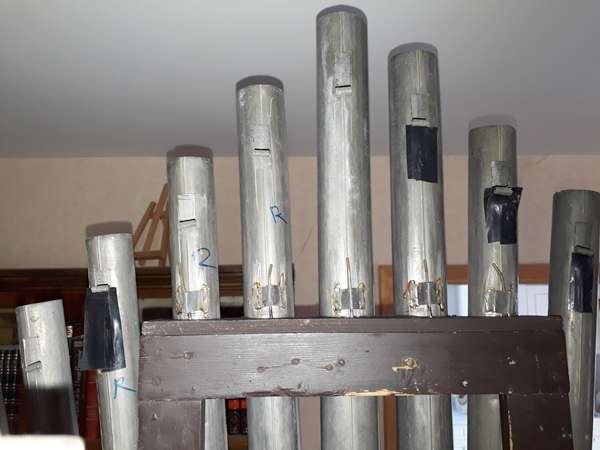

hélas, derrière la montre, ce n'est pas très joli... mauvaises soudures, ruban adhésif, inscriptions...

......

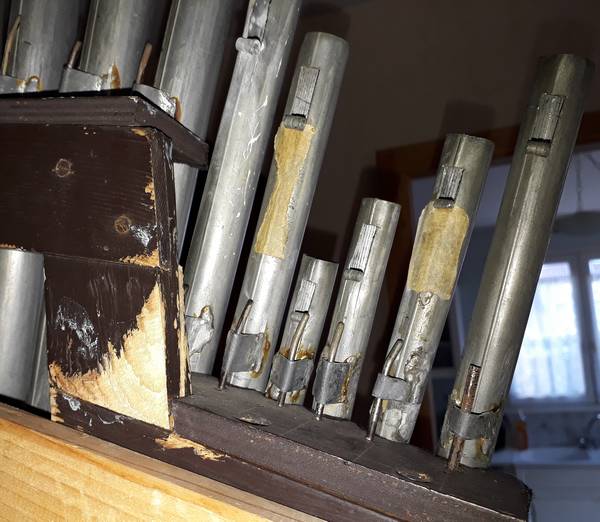

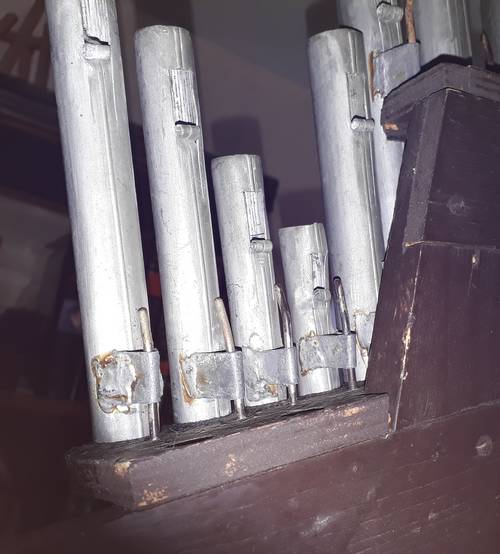

et c'est franchement ignoble pour les extrémités... visiblement, les attaches ne sont pas d'origine !

.

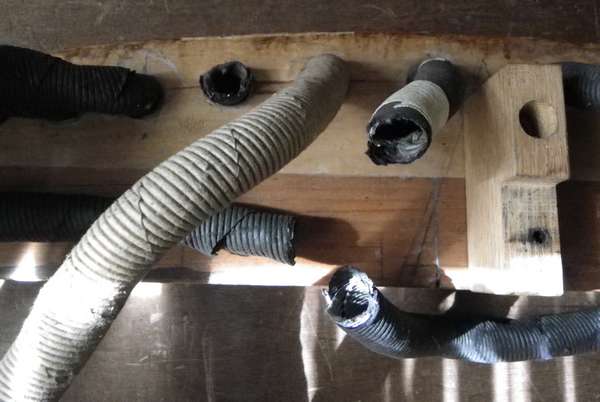

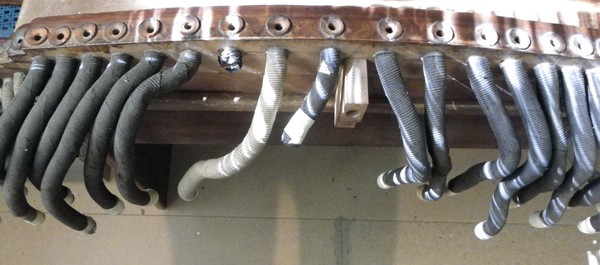

les postages en westaflex, dont certains ont bien souffert !

***

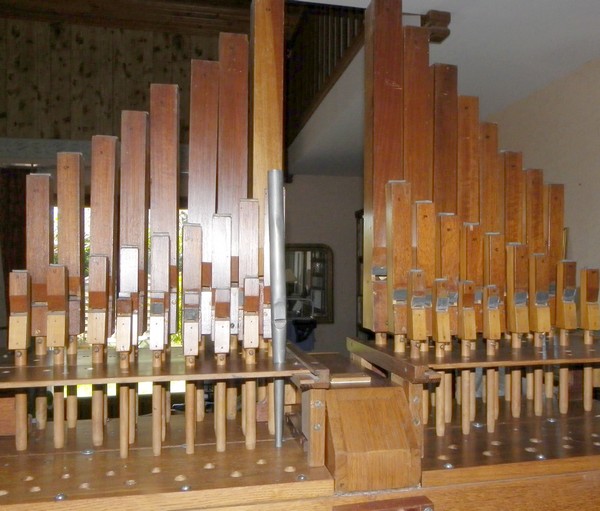

reposée sur le sommier, la flûte ouverte en bois de sapin, avec façade en bois exotique; vis de réglage sur le pied

allons ! il ne faut regarder que le bon côté des choses!

***
