restauration de la transmission électrique

(cliquer ici si le menu n'apparait pas à gauche)

. .

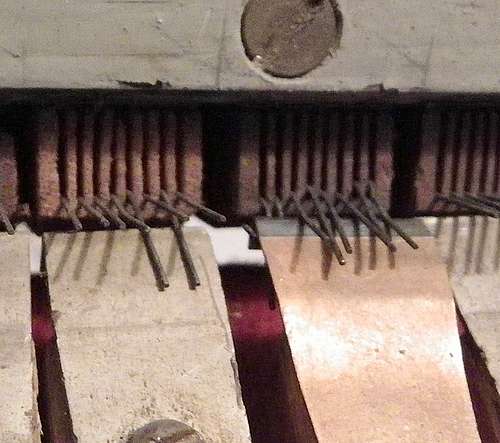

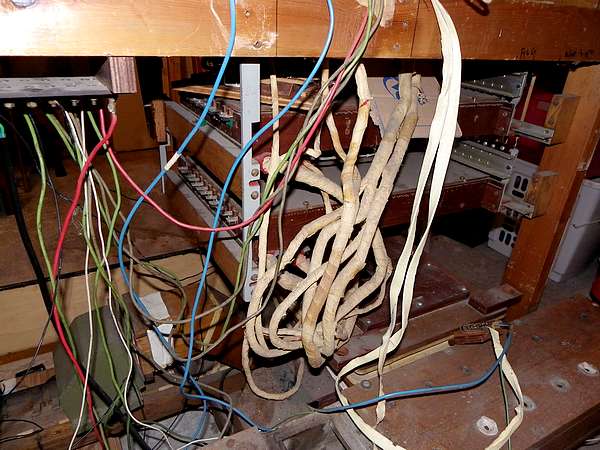

rappel : au départ, un fouillis inextricable... et des aiguilles de contact en piteux état!

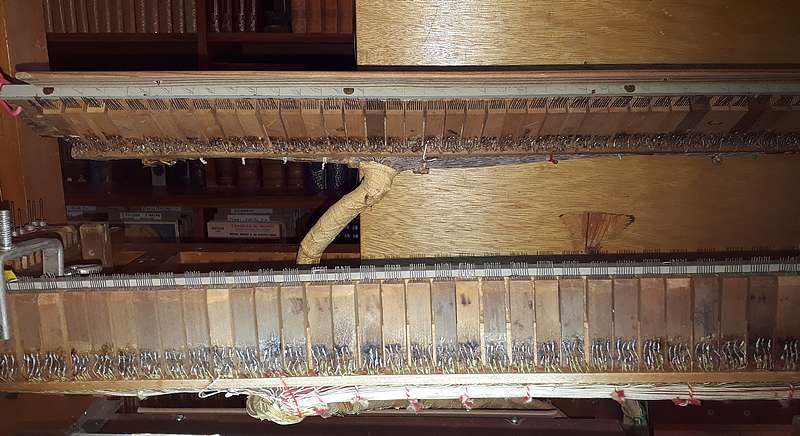

premier travail: démonter les barres d'aiguilles (8 par note) pour les désoxyder, et les redresser

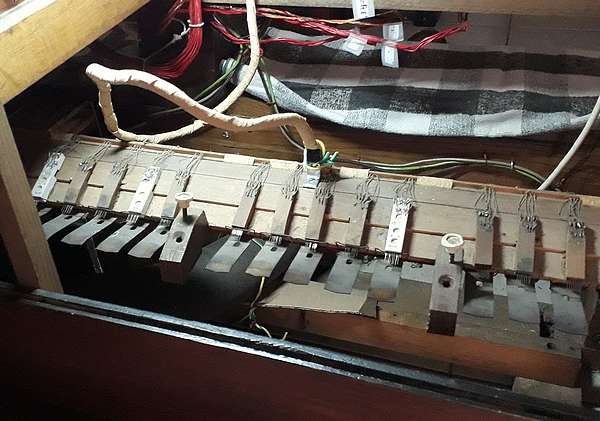

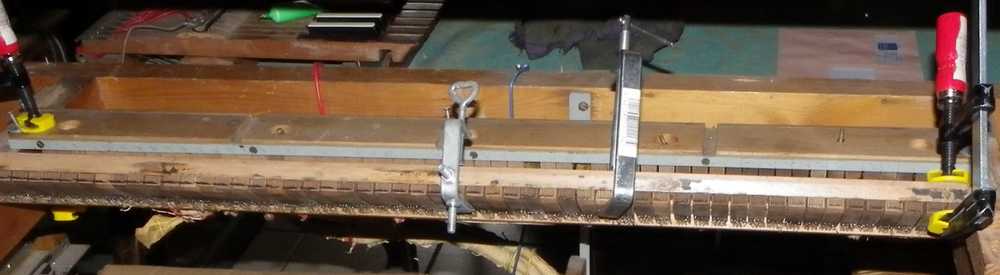

les barres supportant les blocs d'aiguilles, et le départ des faisceaux de fils

.

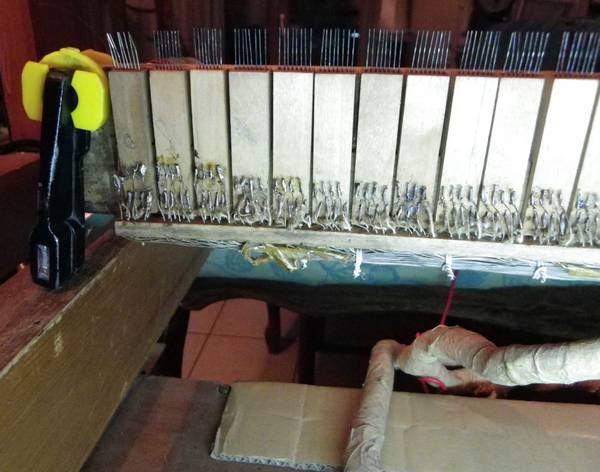

les blocs d'aiguilles en bois ; heureusement, aucune n'est cassée ou manquante! quelques soudures à reprendre cependant...

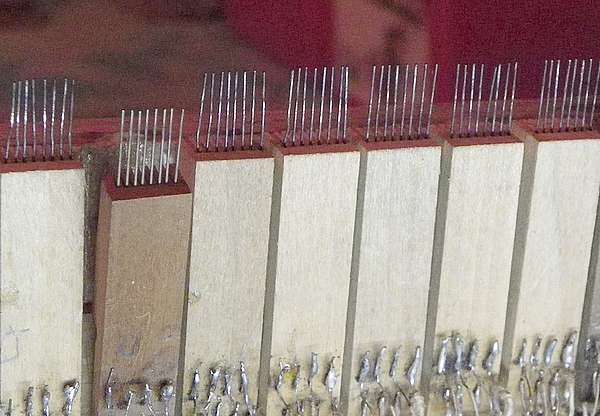

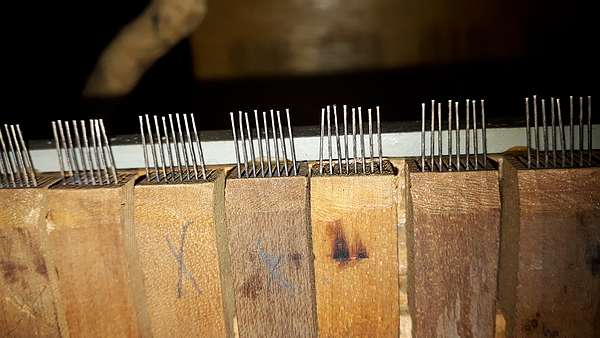

après le redressement et le nettoyage ; les aiguilles extrêmes pointent volontairement vers l'intérieur

même travail pour le pédalier ; voir la section correspondante

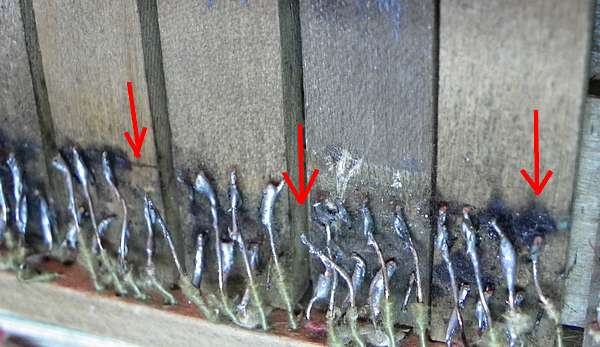

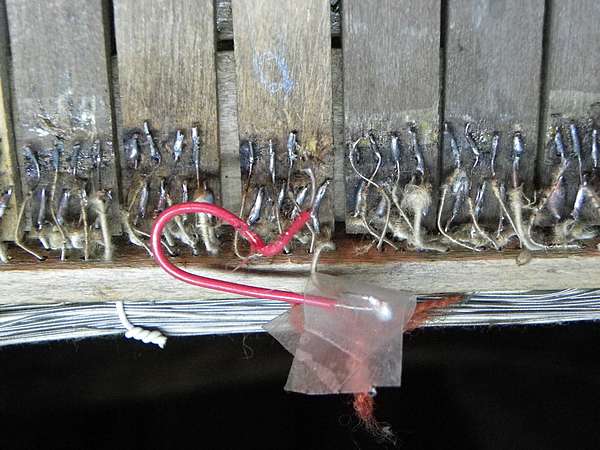

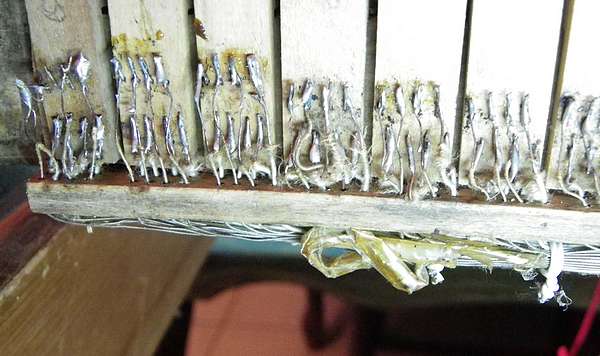

les soudures : fils reliés ensembles (!) fils dessoudés...cornements ou notes muettes expliqués!

.
raccords de fils isolés par du ruban adhésif... à reprendre avec un isolant sérieux!

.
afin de pouvoir démonter chaque partie de sommier, il faut remplacer les blocs de connexion soudés par un système de connecteurs

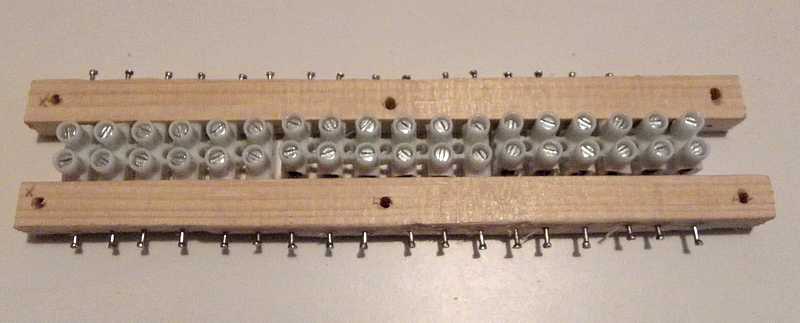

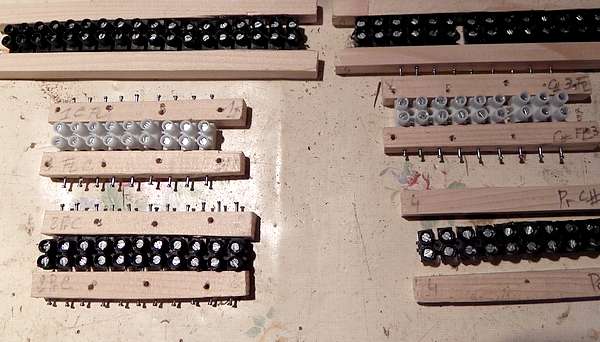

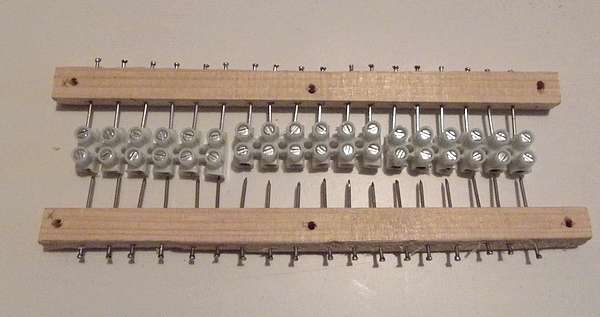

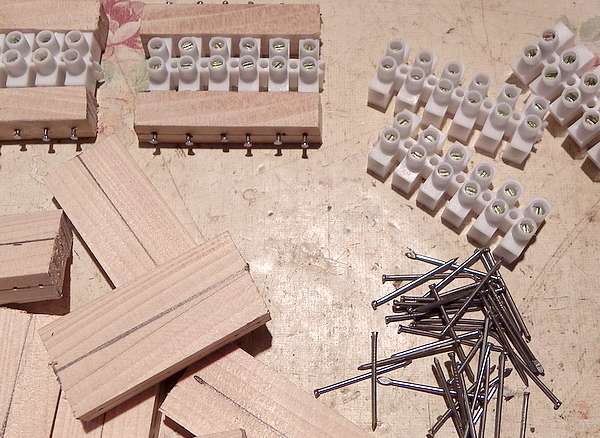

quelques "dominos", des clous, et une baguette de bois permettent de les réaliser à moindre frais!

.

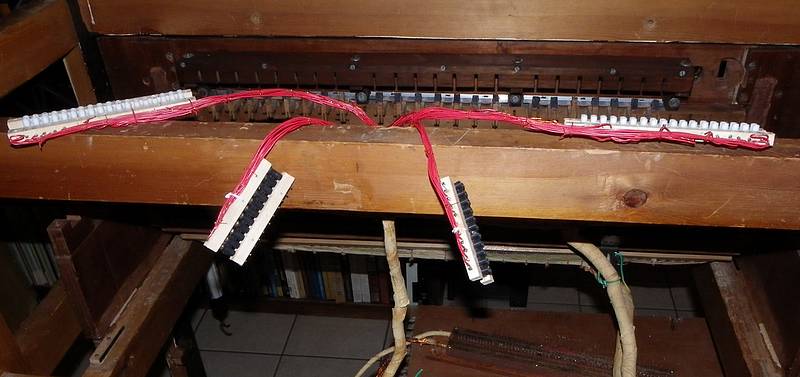

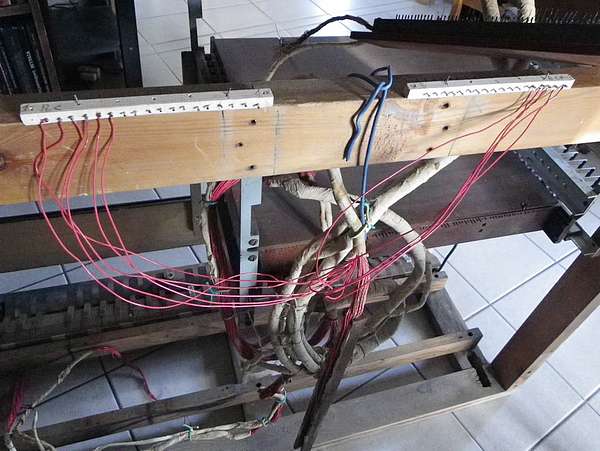

les connecteurs du sommier des dessus, avec une couleur différente pour l'avant et l'arrière

.
il faut maintenant souder les fils provenant des boites à registres, aux différents connecteurs

voilà pour les dessus de principaux, au tour de la flûte maintenant...

.

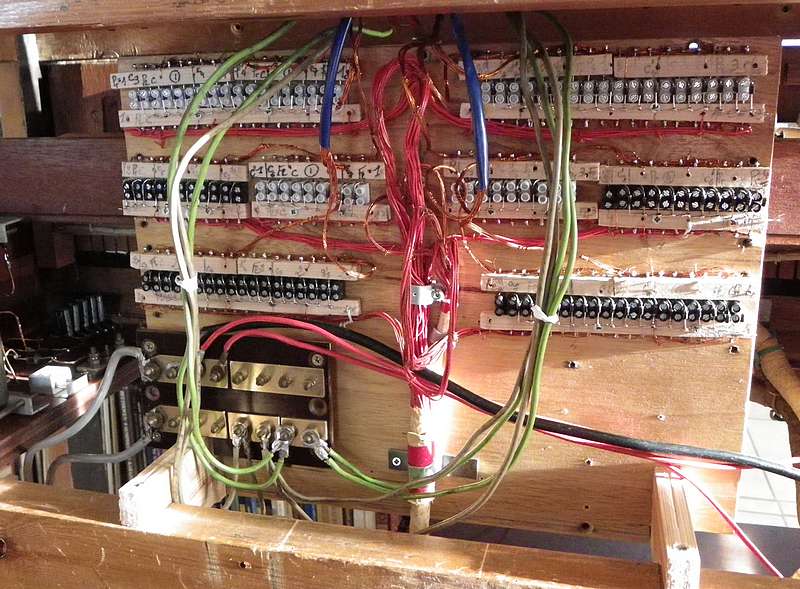

préparation du nouveau tableau de connexion, et aspect final : à chaque tuyau un connecteur facilement identifiable

.
détail du tableau, et à droite, connecteurs des sommiers de basses

.

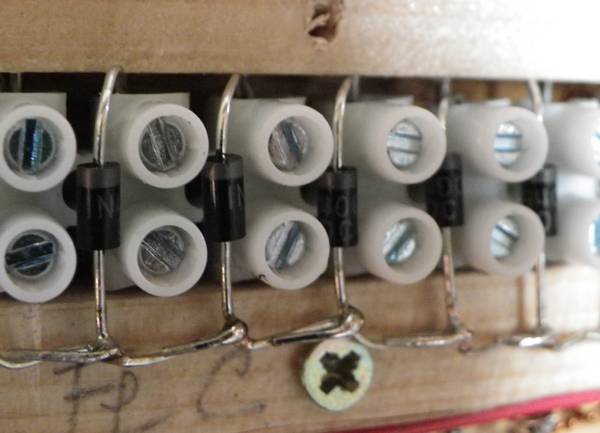

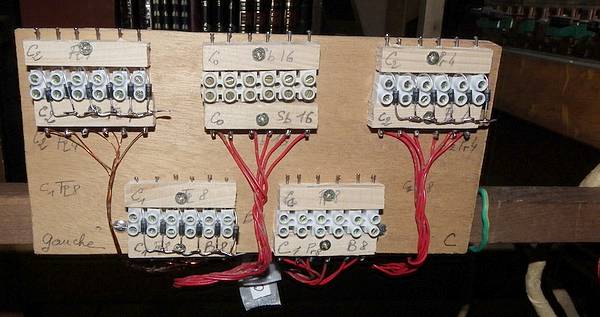

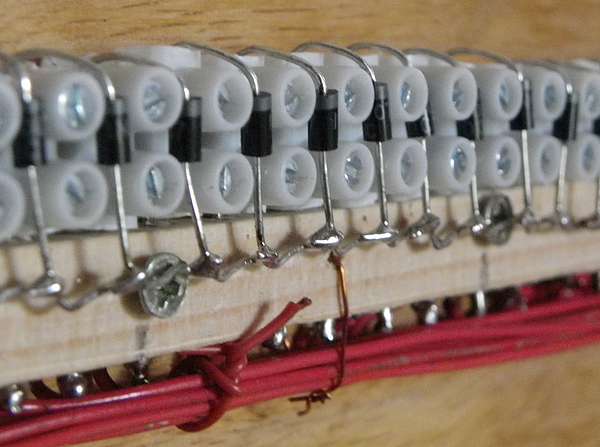

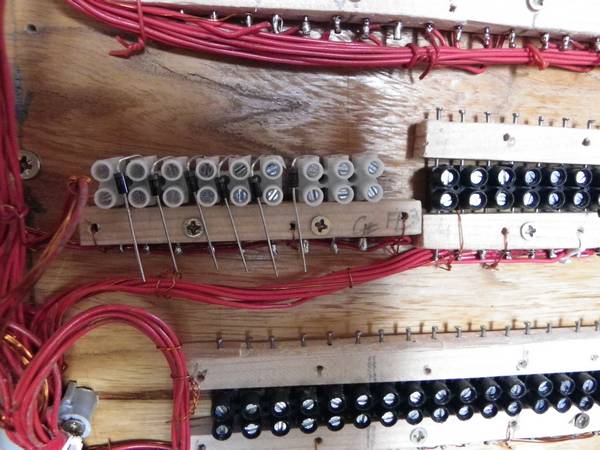

gros plan sur les diodes de "roue libre", qui évitent les étincelles qui détruisent les contacts; ajout indispensable!

.

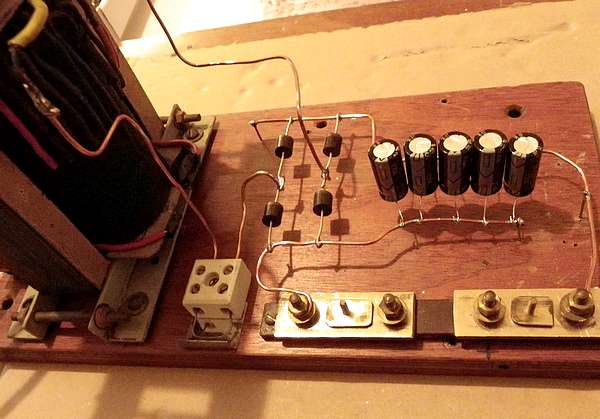

l'antique redresseur au sélénium a été remplacé par un pont de diodes 6A10, complété par une batterie de condensateurs de 12 mF

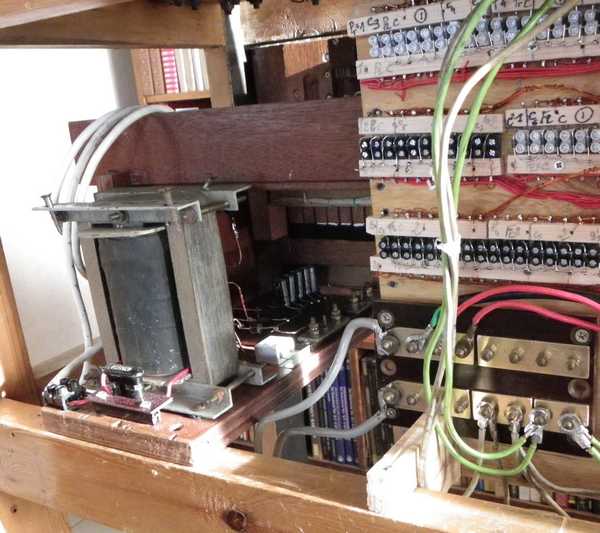

deux fusibles ont été ajoutés, et à droite le nouvel emplacement de l'alimentation, et sa connexion au bornier de distribution

.

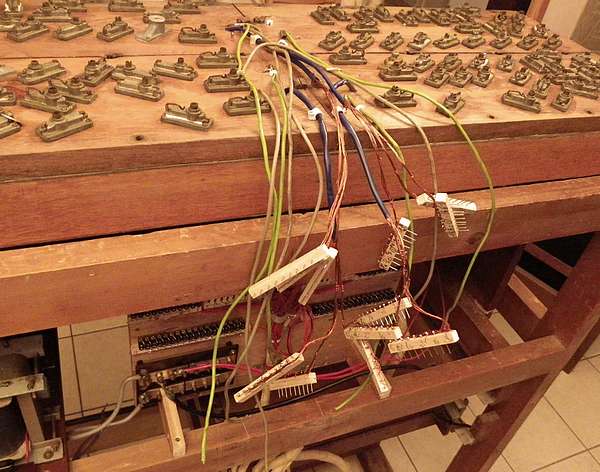

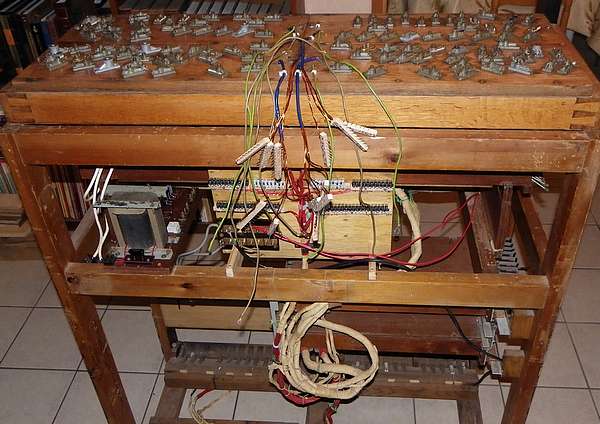

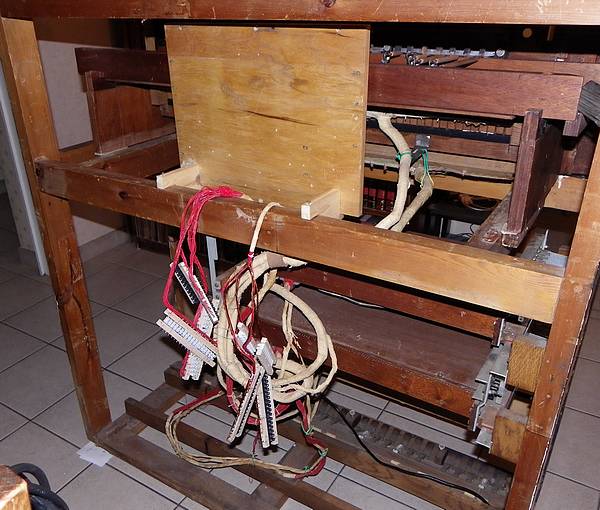

présentation du sommier (à l'envers) pour le raccordement au nouveau tableau

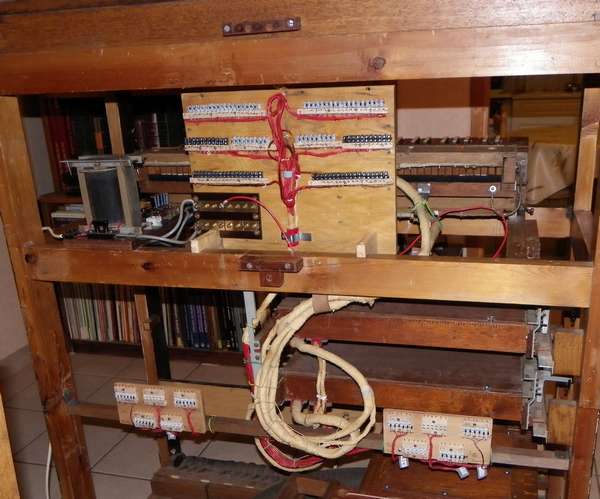

l'ensemble des connexions, et les gros fils d'alimentation placés provisoirement :
-rouge : le +15 V qui va aux claviers et pédalier
-gris : le retour de masse des principaux
-vert : le retour de masse des flûtes
-noir, le retour de masse de la première octave du bourdon 8

la séparation de la masse des principaux, et de la masse des flûtes, permettra de les appeler séparément,
créant une sorte de "combinaison" pour varier la registration

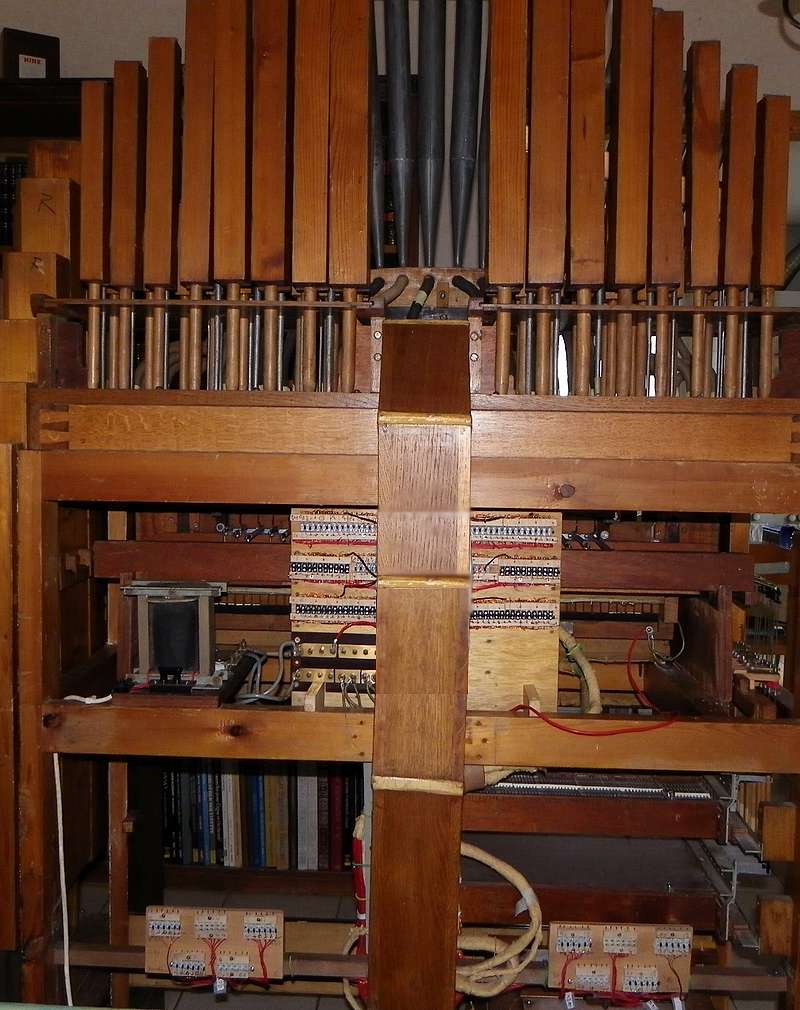

la nouvelle organisation : heureusement, le portevent cache une bonne partie des fils...

et en prime, ce qui ne sert plus à rien :

***
