restauration de la soufflerie

(cliquer ici si le menu n'apparait pas à gauche)

"soufflerie" est un bien grand mot pour ce petit instrument : en suivant le vent on trouve :

-la turbine
-le réservoir régulateur
-le portevent qui distribue le vent dans les sommiers

la turbine

.

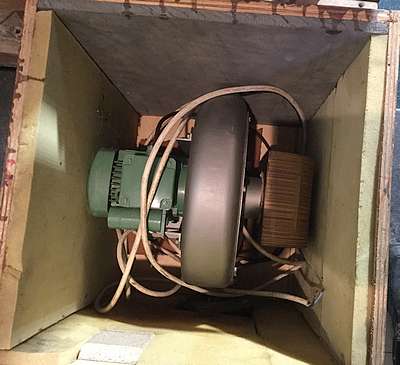

la turbine de 150 W dans une caisse garnie de mousse (peu efficace...) et le démontage pour vérification

.

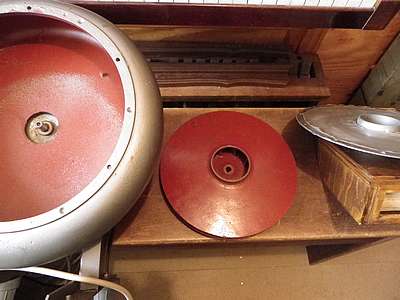

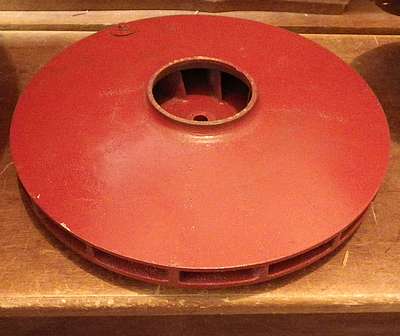

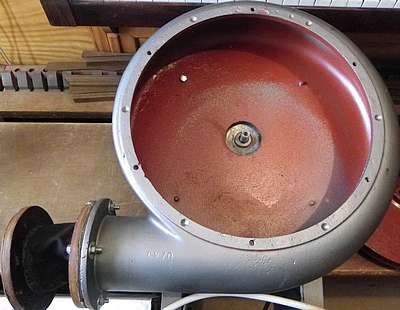

carcasse et roue en fonte d'aluminium peinte, on distingue une masse d'équilibrage sur la roue assez lourde

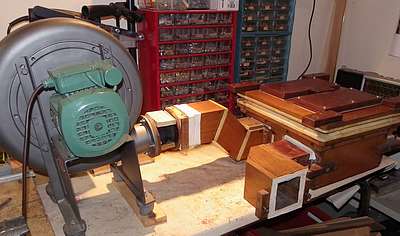

première mise en route sur l'établi

***

le régulateur

.

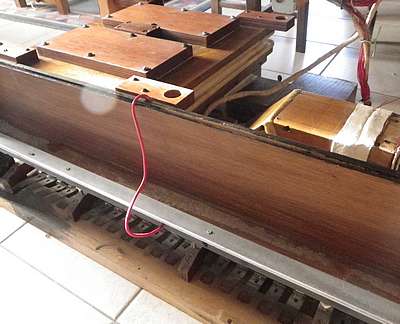

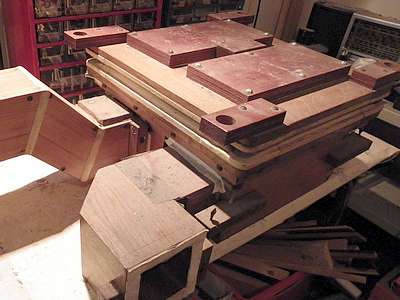

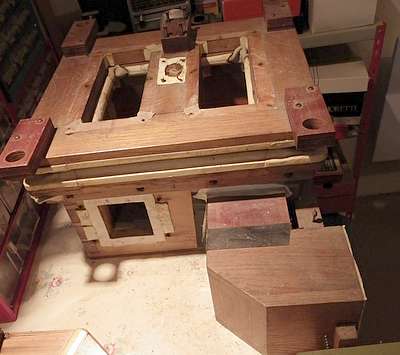

dépose du réservoir-régulateur, dessus en chêne, caisse en pin, couvercles en multiplis, et début du démontage

.

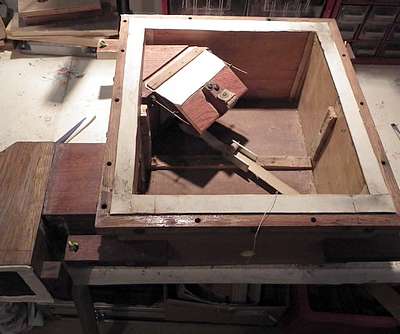

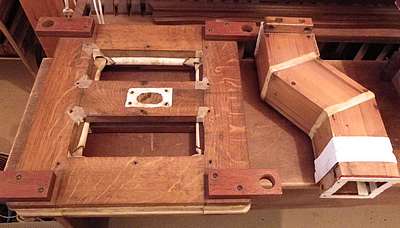

vue du dessus, avec à l'intérieur le volet qui se ferme lorsque la table monte

.

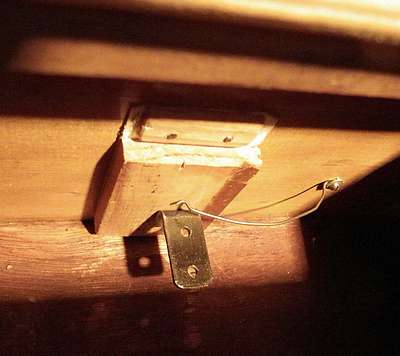

le volet de régulation, et à droite la soupape de sécurité qui s'ouvre au-delà d'une certaine hauteur

remontage après nettoyage et vérification de tous les éléments

***

le portevent

.

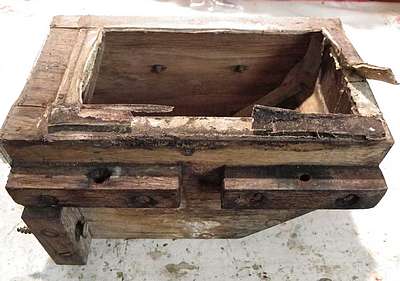

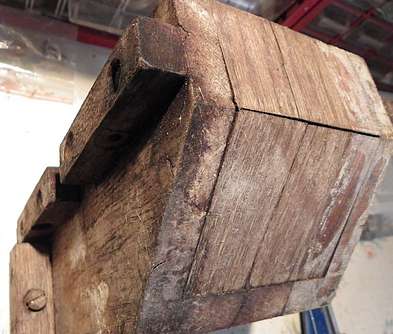

la base du portevent au démontage : les dégats de l'eau et de l'humidité

.

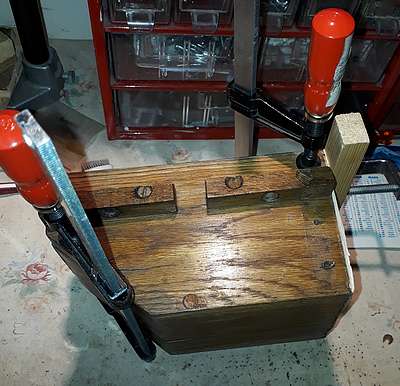

nettoyage, reprise de l'étanchéité, réencollage, et à droite la pièce remise en état

. . .

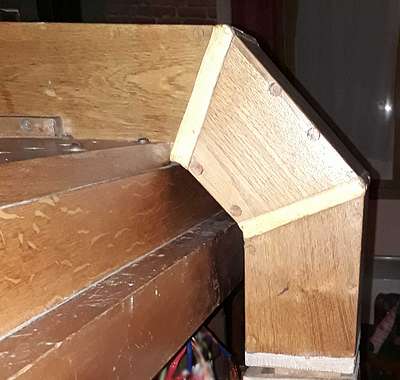

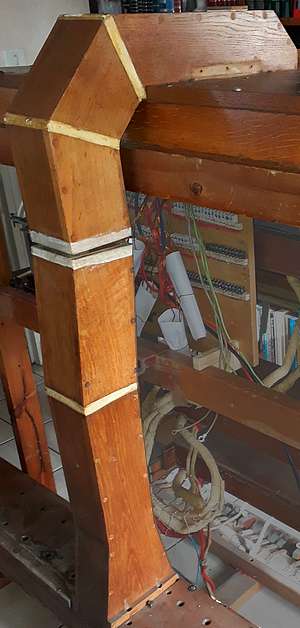

le portevent, partie supérieure coudée, et vue d'ensemble; chêne massis épais et têtes de vis rebouchées

.

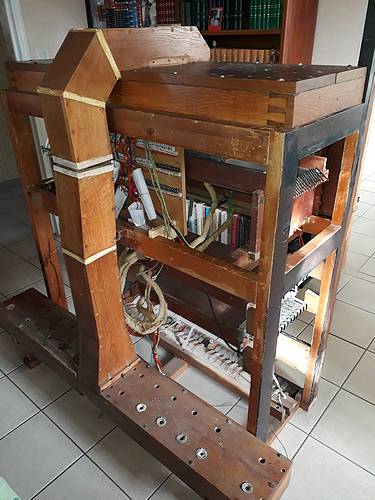

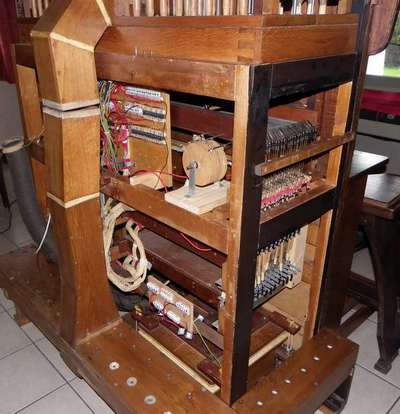

remontage du portevent, provisoire et définitif (le redresseur au sélénium est juste là pour faire joli !)

.

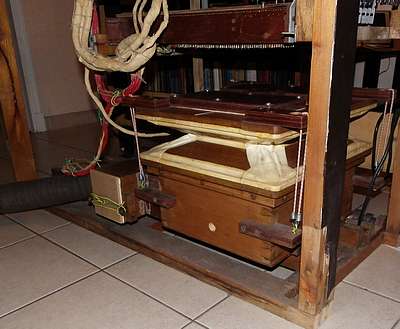

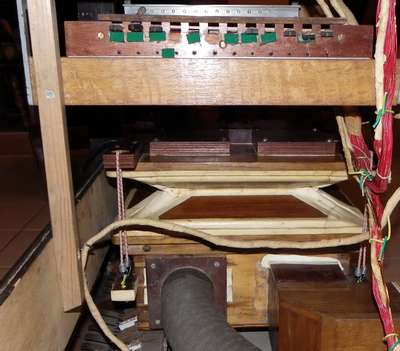

mise en pression, 80 mm d'eau ; la charge est provisoirement assurée par des élastiques en attendant de trouver les bons ressorts

l'alimentation en vent permet maintenant de faire les essais des sommiers et de faire parler les tuyaux : étape suivante!

***
