rien de pire à remettre en état qu'un sommier à membranes d'une cinquantaine d'années, et qui
en plus a pris l'humidité... mais ne reculons pas devant la difficulté...

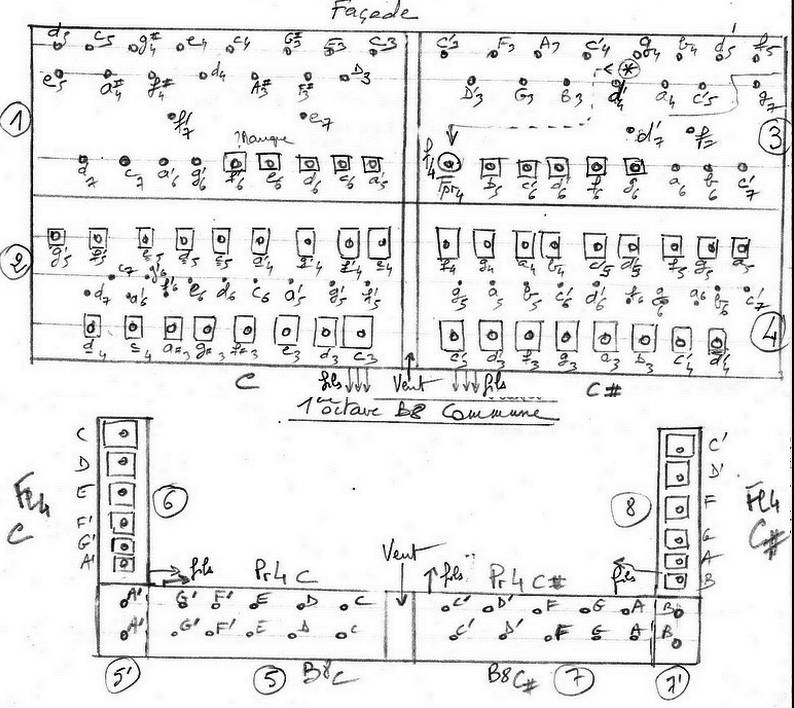

implantation des tuyaux (cliquez pour agrandir)

le sommier des dessus

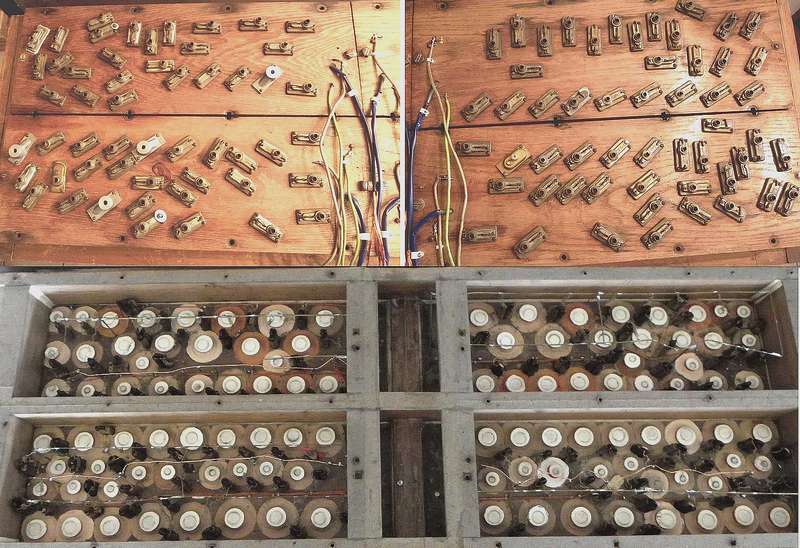

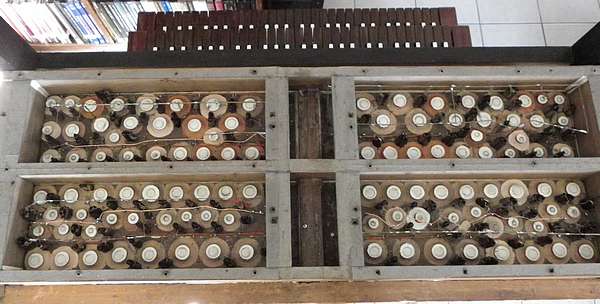

vue de dessous et de l'intérieur, l'implantation paraît faite au hasard, et les cotés ut et ut# ne sont pas symétriques...

.

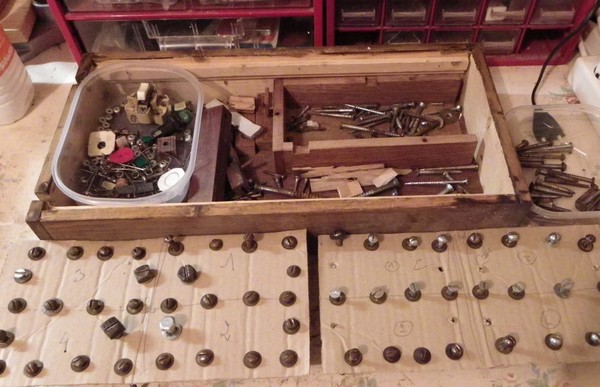

de simples cartons pour ne pas mélanger les vis dont certaines ont déjà été changées ; au départ, poussière, et fils dans tous les sens

préparation des outils pour le nettoyage et la remise en état

.

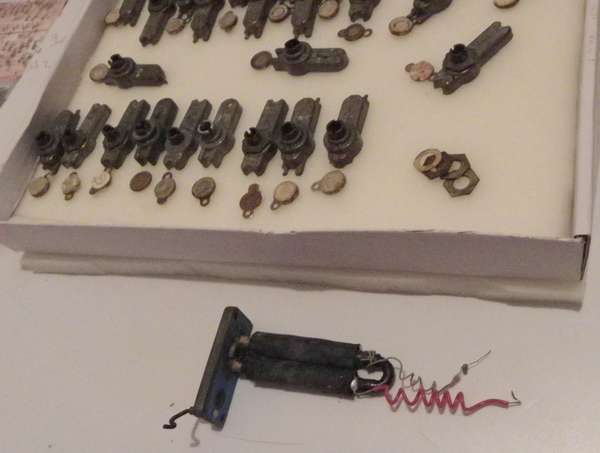

extraction d'un électro-aimant pour vérifier l'étanchéité et la continuité des conducteurs

.

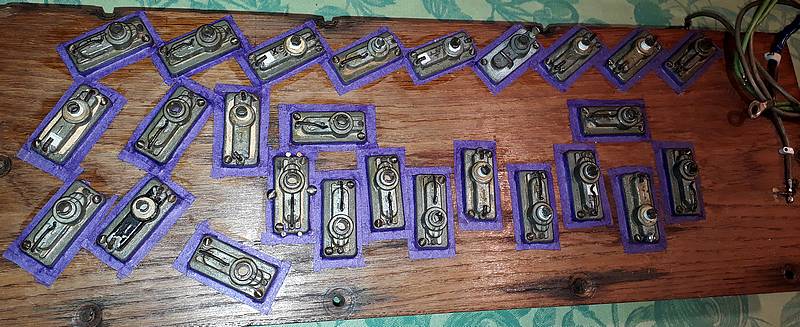

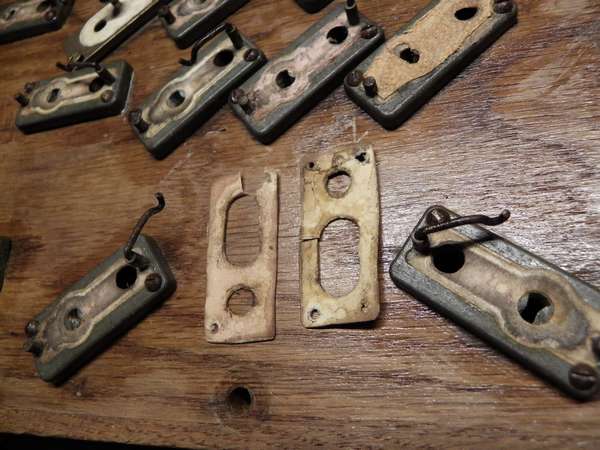

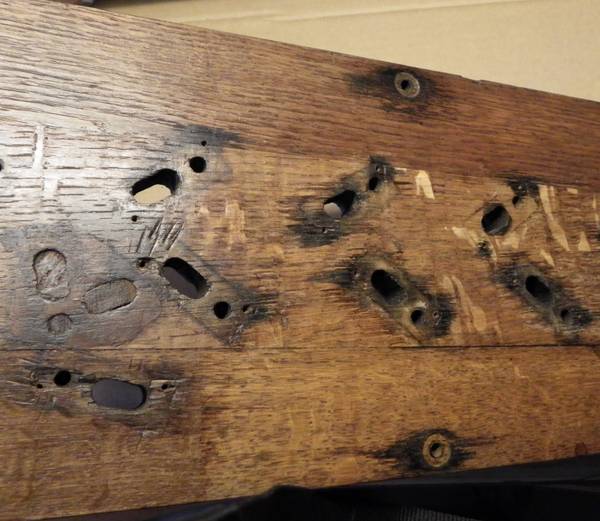

à gauche : remplacement de certains joints de papier ou de peau trop abimés mais la planche de chêne a gauchi :

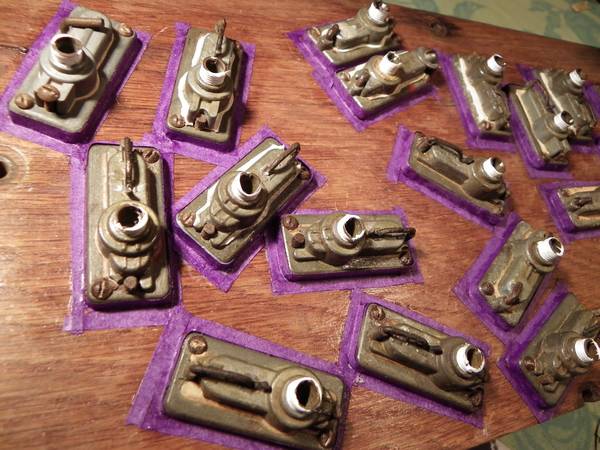

pour garantir l'étanchéité, de petites bandes de papier sont collées, et une épaisseur de Téflon est enroulée sur les pas de vis

remontage du sommier des dessus sur la charpente, avant la pose des chapes

premiers essais : tout fonctionne, à l'exception de quelques dessus dans l'extrême aigu, pour lesquels les membranes sont très petites,
et présentent un défaut (rigidité), ou une fuite ; cela fera l'objet d'une nouvelle tranche de travaux, lorsque ce sera un peu plus avancé

le sommier des basses

au tour du sommier des basses en trois parties : la plus grande pour les 12 premiers tuyaux de bourdon 8 et prestant 4,
et deux plus petites, placées sur les cotés, pour ut et ut# de la première octave de la flute 4 ; soit 36 tuyaux au total
beaucoup d'inquiétude pour la partie centrale qui a pris l'eau... la remise en état de cette partie conditionne la poursuite de la
restauration, car ce sont les seuls tuyaux de 8 et 4 pieds de l'orgue! En cas d'échec, tout s'arrête !

.

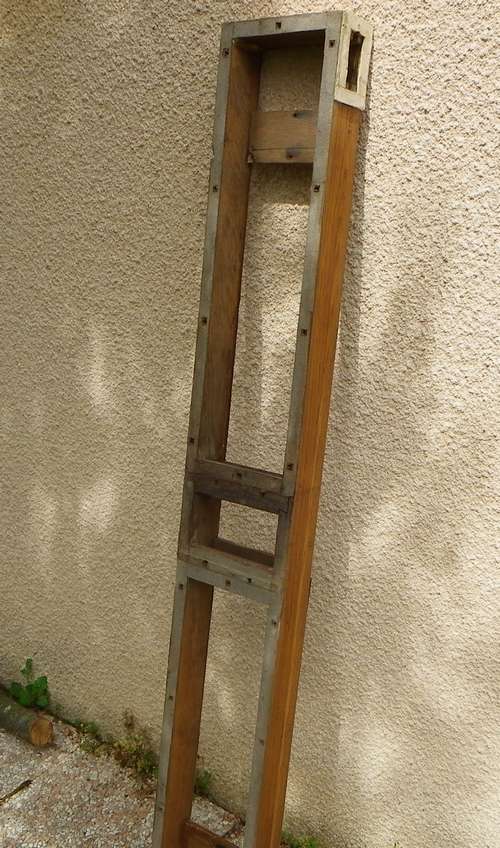

le cadre qui soutient chapes et sommiers, dont une partie est décollée et gauchie par l'humidité

.

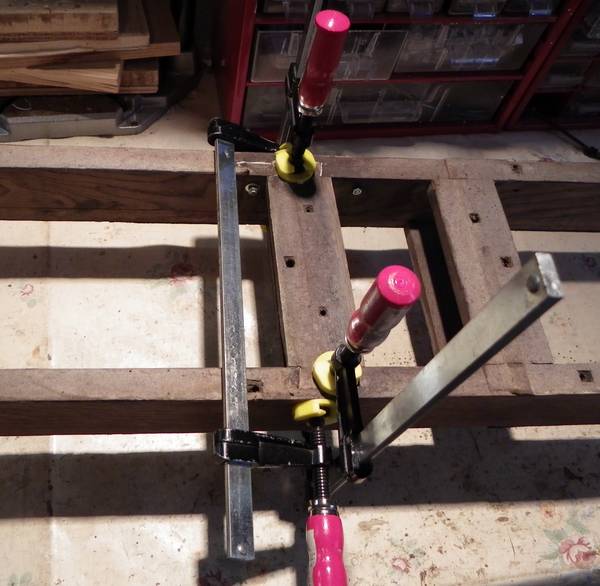

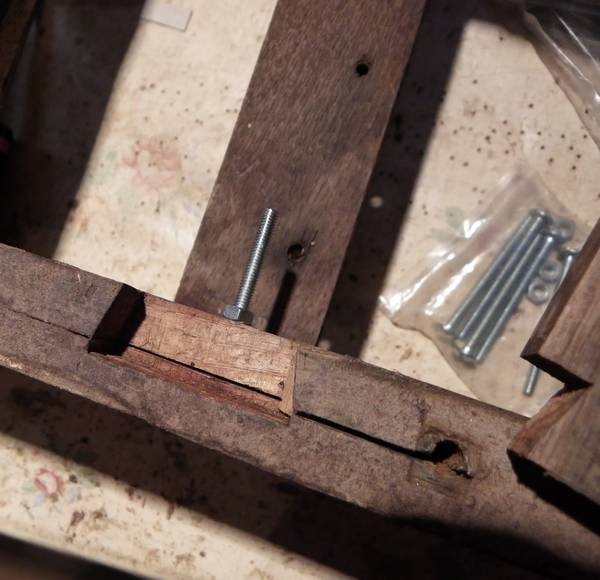

recollage des côtés, avec renforts par vis et écrous et serrage pour un bon collage

.

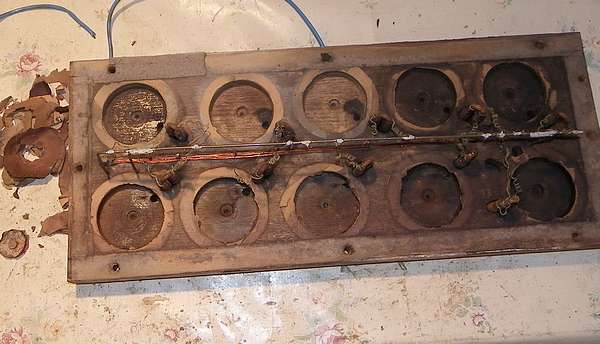

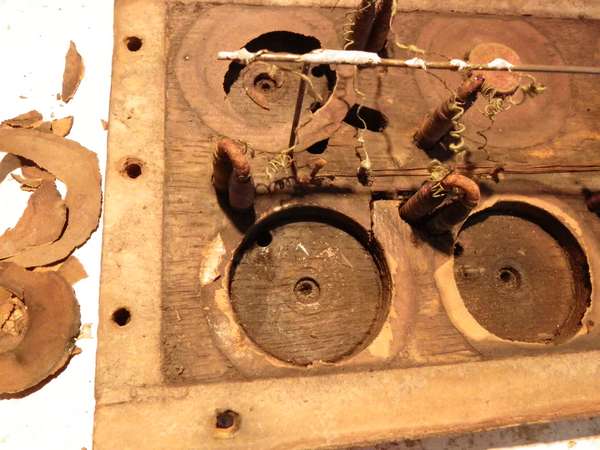

une partie du sommier des basses qui a bien souffert de l'humidité : les membranes sont "cuites" et partent en morceaux !

.

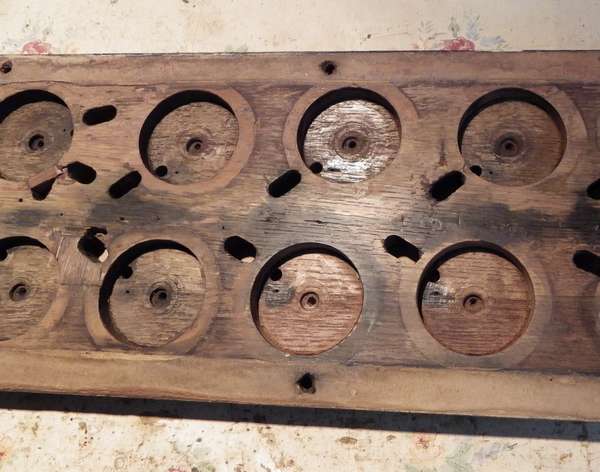

nettoyage en profondeur ; des marques d'anciennes réparations apparaissent à gauche ; à droite le dessous, après nettoyage et lustrage

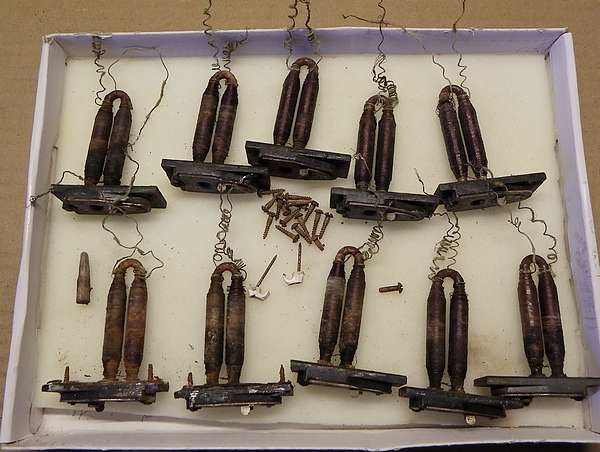

démontage des électros

.

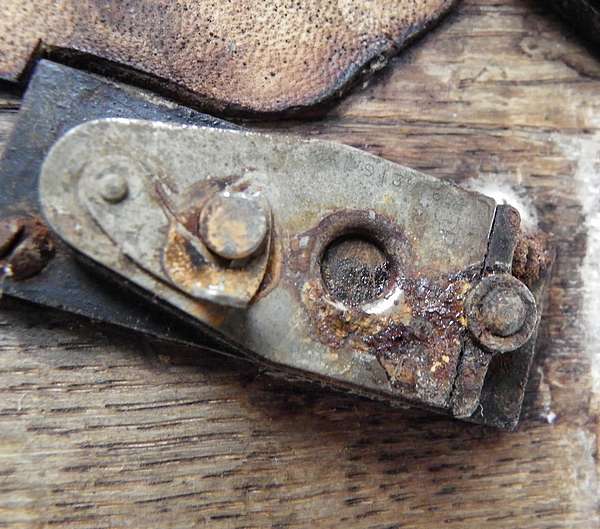

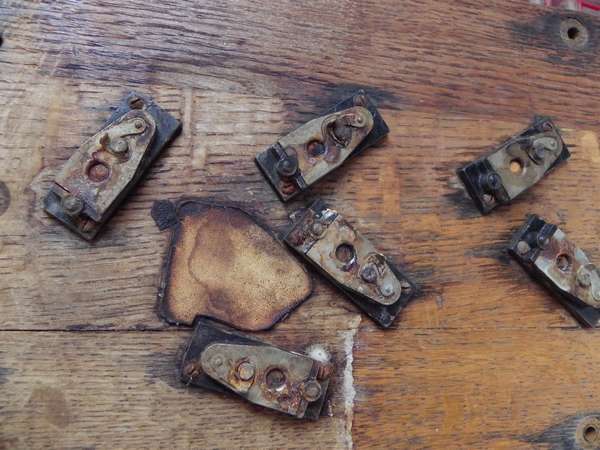

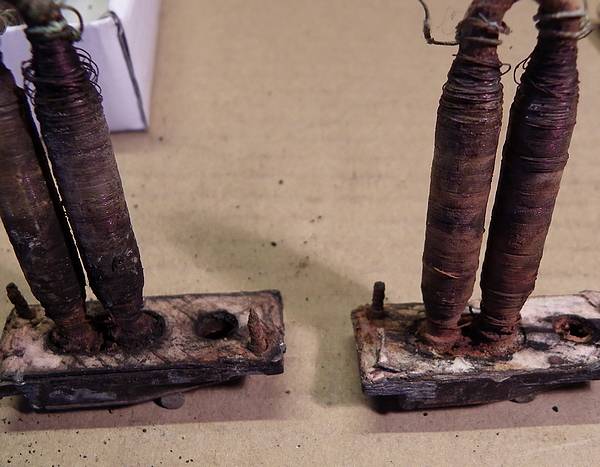

l'état des moteurs de notes avant démontage

.

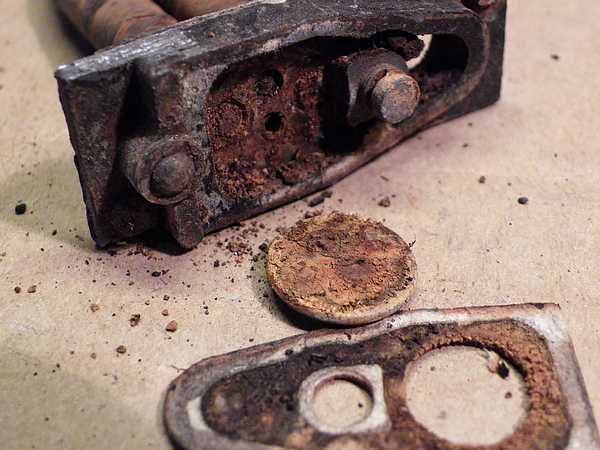

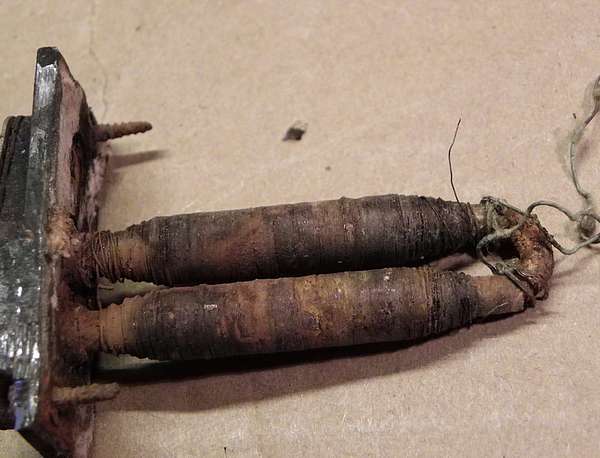

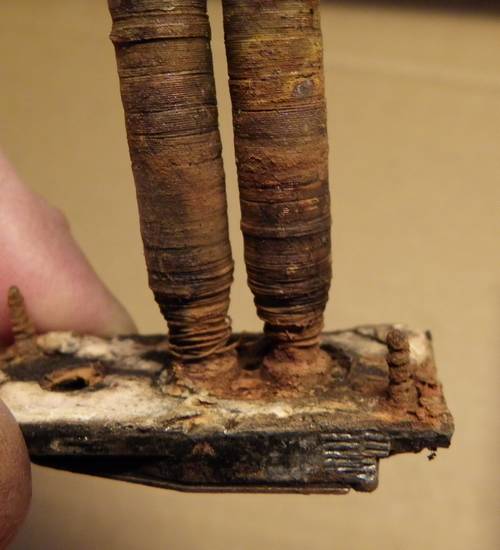

beaucoup de rouille... qui a coincé toutes les pastilles, mais heureusement, les pastilles elles-mêmes ne sont pas oxydées

.
certains enroulements sont relâchés et il faut quelquefois rattrapper un fil coupé pour le ressouder...

à ce stade, grattage, décapage, dérouillage, laborieux, mais pas désespéré! passons aux membranes :

.

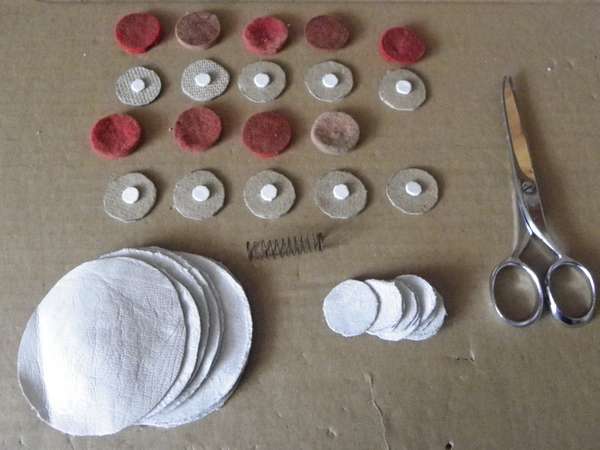

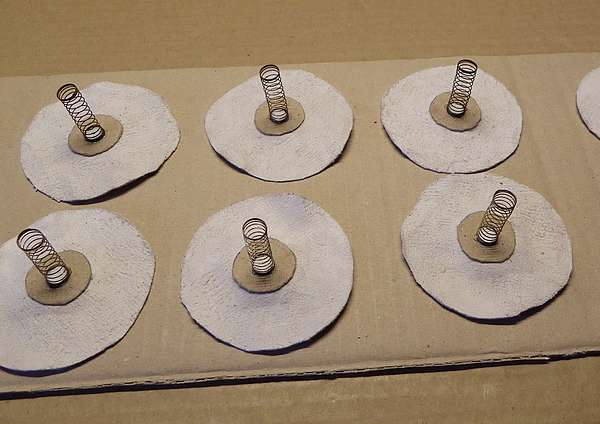

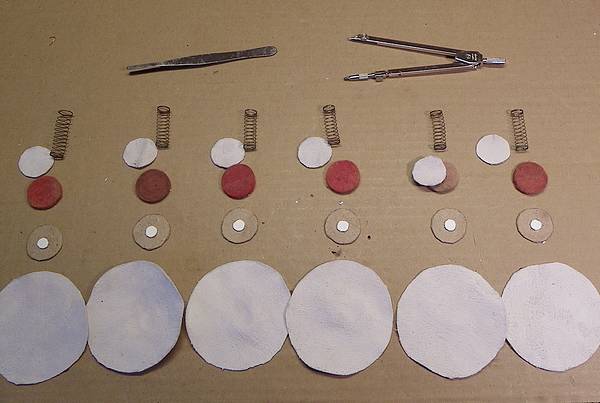

préparation des nouvelles membranes ; heureusement, les ressorts étaient inoxydables et seront réutilisés

.

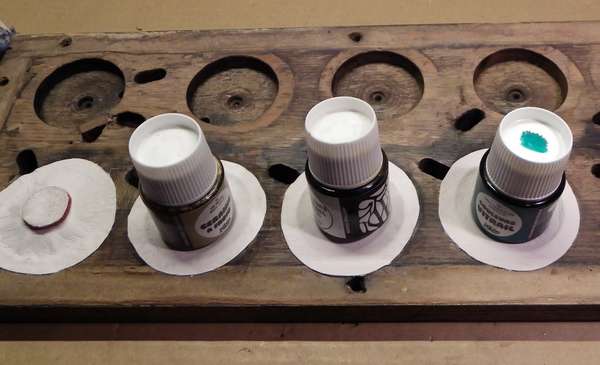

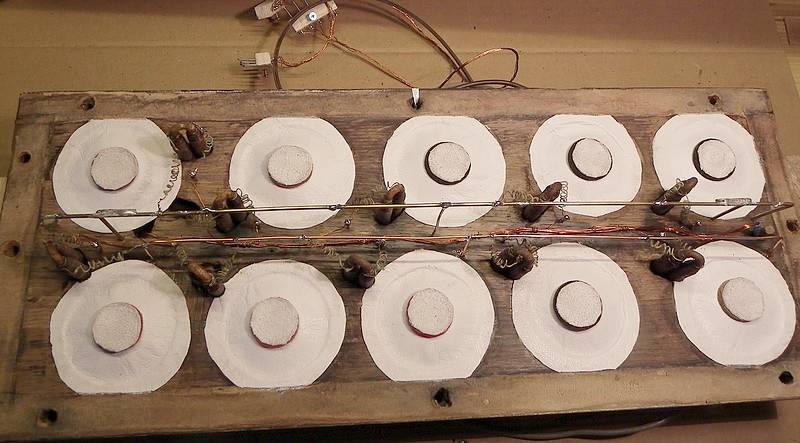

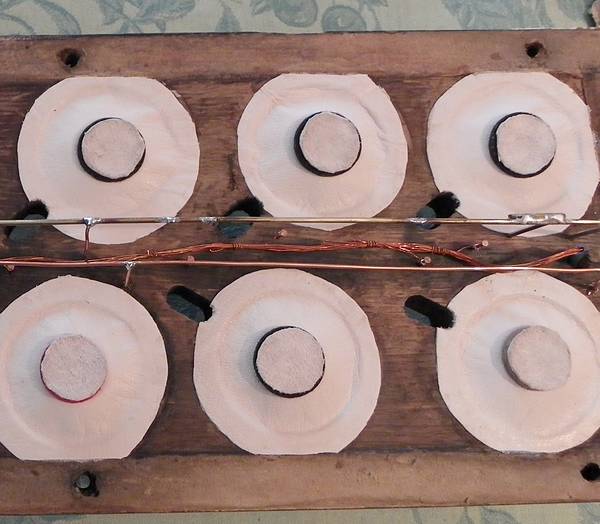

collage des ressorts qui assurent la remontée de la membrane et collage des membranes, en comprimant les ressorts par des poids

.

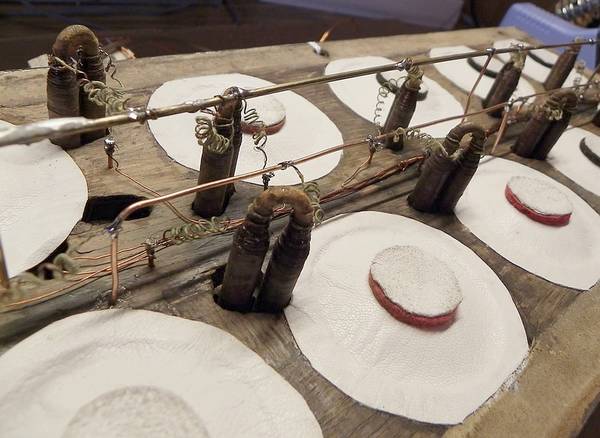

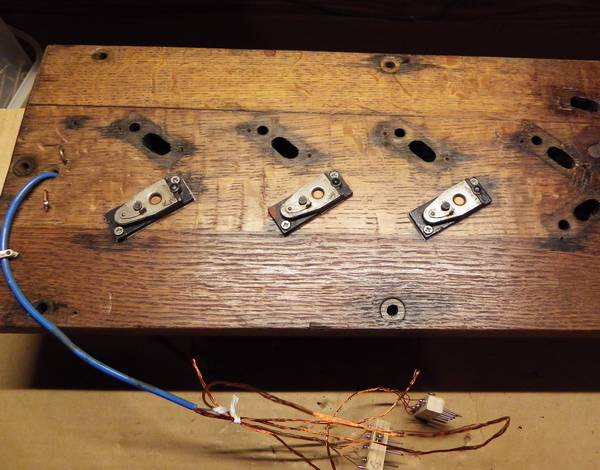

remontage des gros fils de retour de masse et remise en place des électro-aimants

.

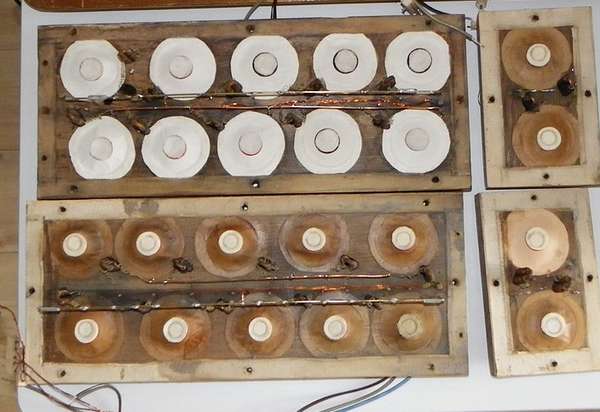

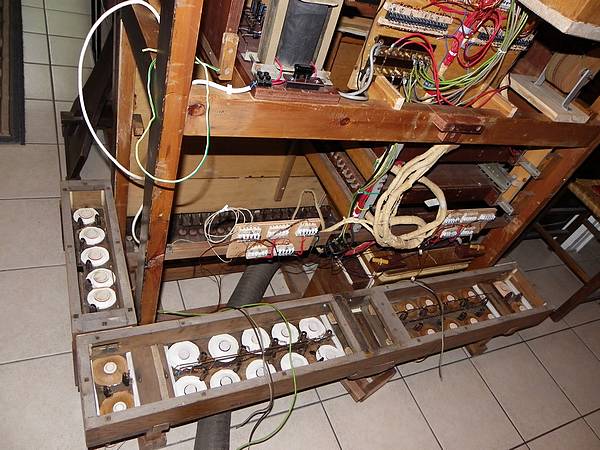

le coté ut terminé, avec une meilleure allure qu'au départ, et l'ensemble des sommiers des basses, les membranes en bon état sont conservées

.
une étape du remontage vu de dessous : plus de traces de rouille!

.

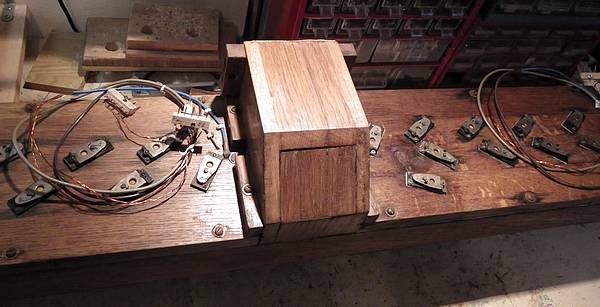

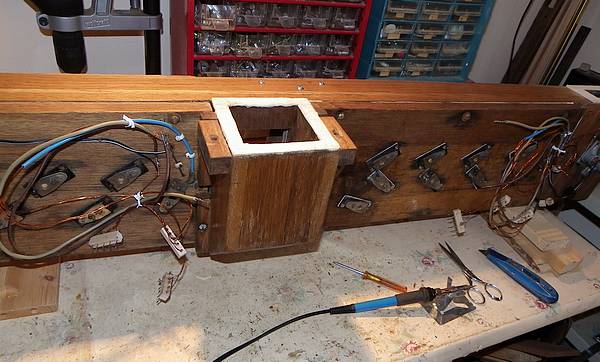

remontage sur le cadre de sommier et remise en place du porte-vent ; dernières soudures et ultime vérification des connexions

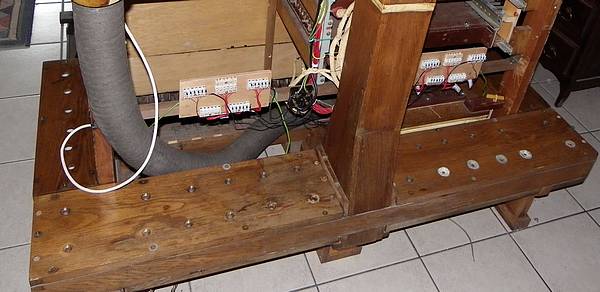

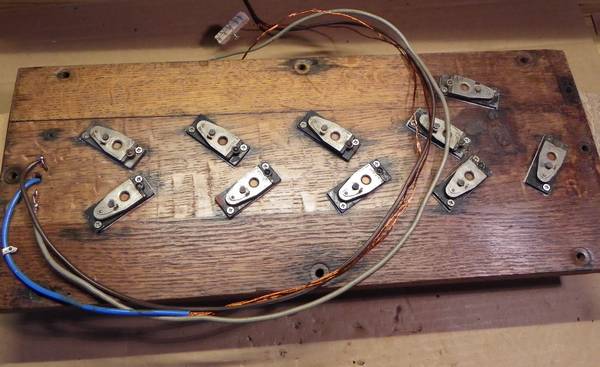

remise en place des sommiers de basses, et connexion au circuit électrique

et remontage des chapes ; prêtes à recevoir les tuyaux !

bonne surprise : tout fonctionne ! la répétition n'est peut-être pas très rapide pour les premières notes, et les électro-aimants Reisner
font un petit "clac" bien audible (à corriger en collant une rondelle de papier sur les pastilles), mais l'étape est validée, la restauration peut continuer!

***
