restauration du système de registres

(cliquer ici si le menu n'apparait pas à gauche)

c'est une commande entièrement mécanique, chaque domino basculé, actionne une réglette qui établit 56 contacts par jeu
pour un clavier, et 27 pour le pédalier, avec l'inconvénient de la fragilité, et d'un réglage assez délicat...

suivons le mouvement à partir des dominos :
dominos -> abrégé -> tringlerie -> boite à échelles

l'abrégé de commande des registres

.

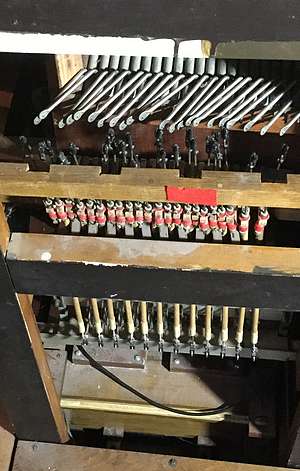

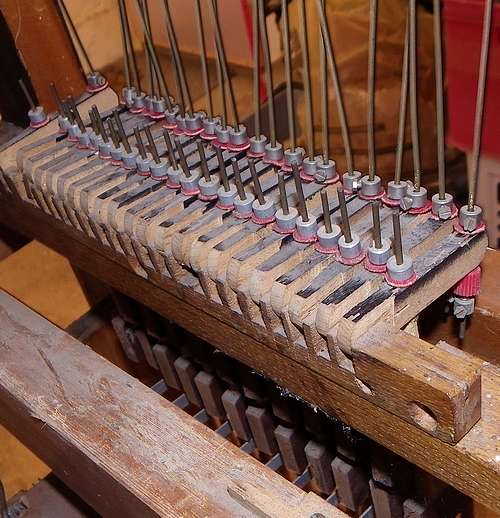

une mécanique complètement déréglée, et en triste état...

.

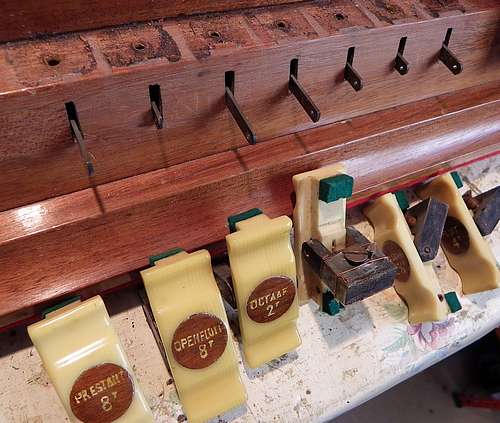

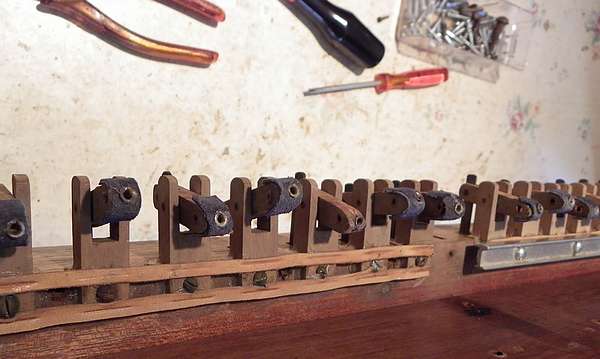

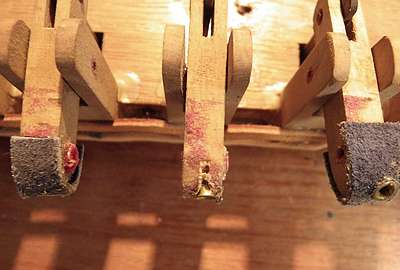

démontage des dominos et des contre-dominos

réparation des garnitures de cuir et de laiton

au travail sur l'abrégé

remontage et renforcement par profilés d'aluminium

.

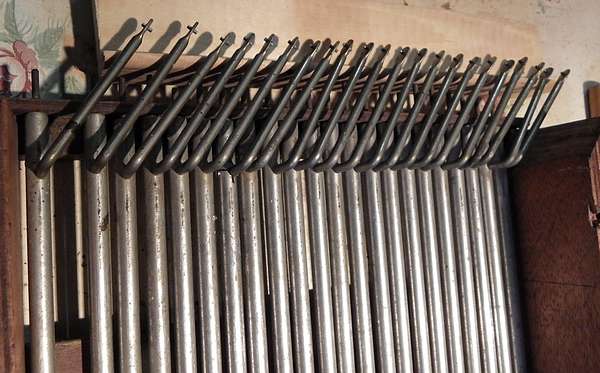

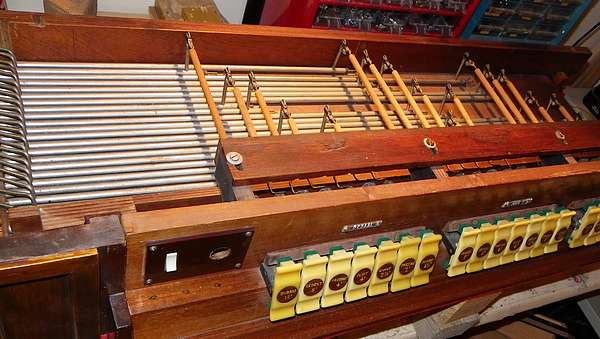

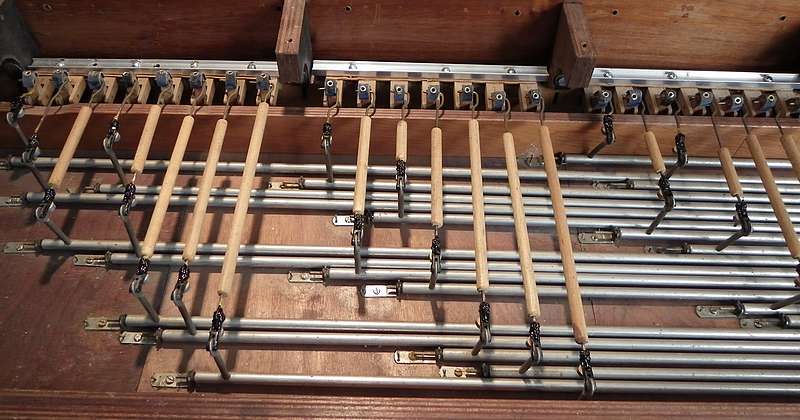

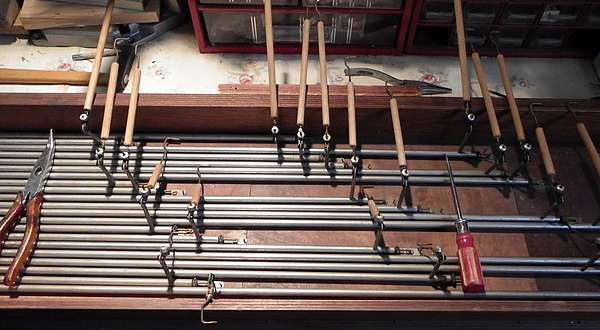

remontage et réalignement des tiges qui actionnent les registres : l'ensemble a meilleure allure !

état de l'axe qui soutient les leviers de commande : quelqu'un aurait-il trop forcé sur les registres?

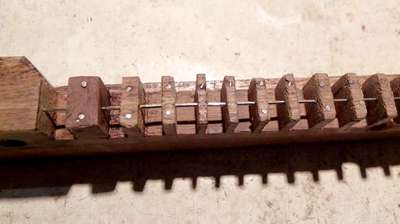

après réparation et réintroduction de la tige de laiton qui sert d'axe

.

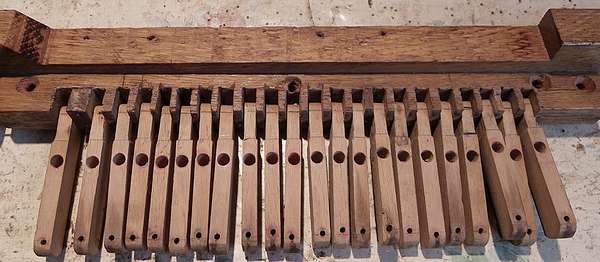

remise en place des leviers de démultiplication du mouvement de tirage de registre

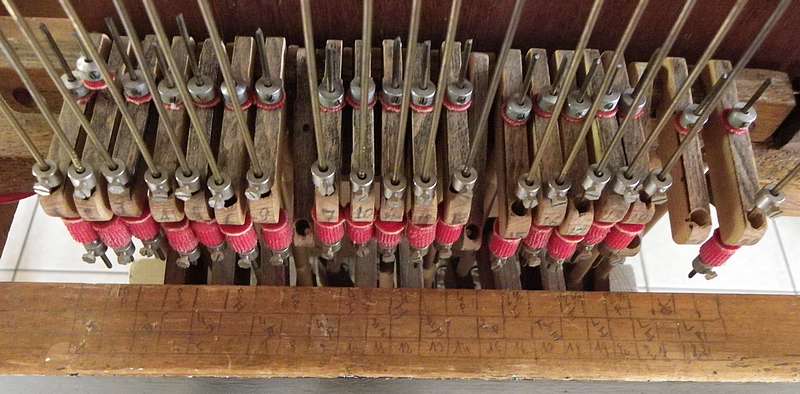

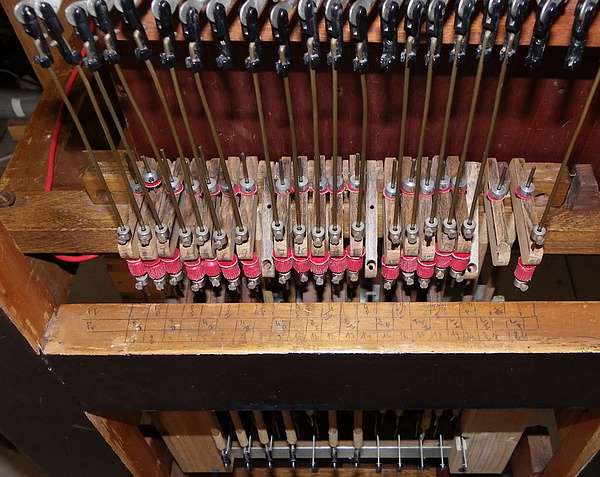

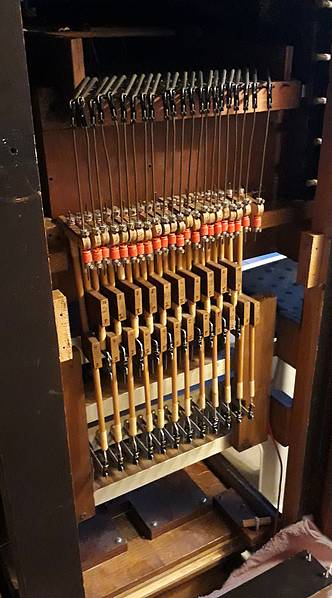

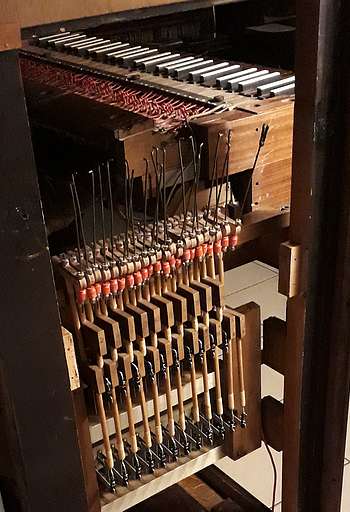

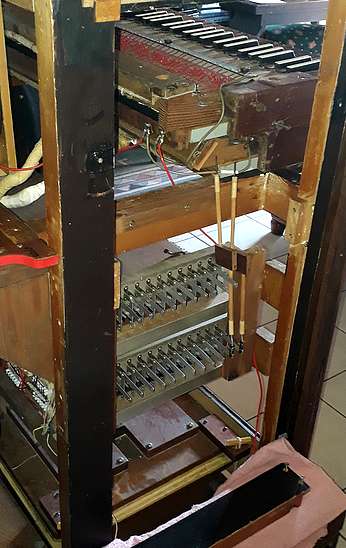

le remontage des tringles de commande qui conduisent aux équerres

.

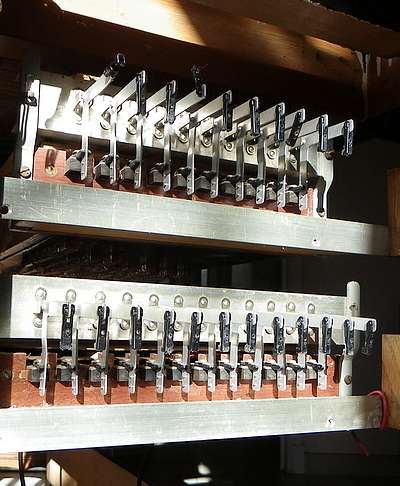

on voit le système de réglage du jeu (écrous plastiques rouges) et les équerres de renvoi (Laukhuff ?)

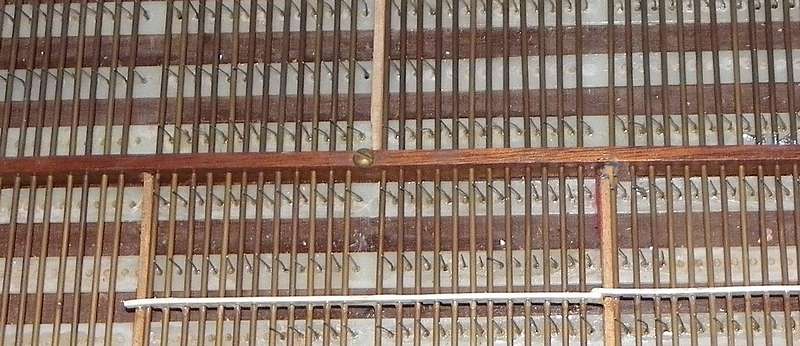

les deux boites à échelle : flûte en haut, prestant en bas
les équerres actionnent les registres de nylon qui appuient les aiguilles d'un jeu sur les barres

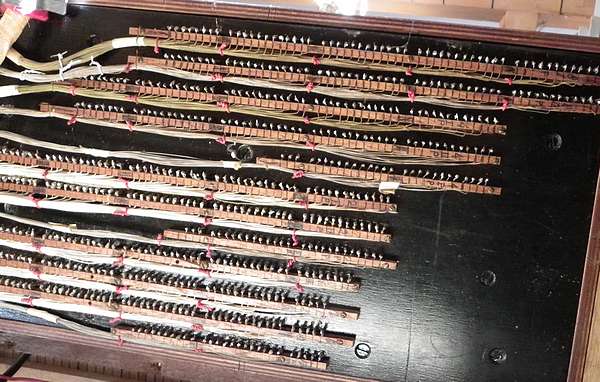

et sous une boite à échelle, plus de 450 soudures, dont certaines présentent des défauts :

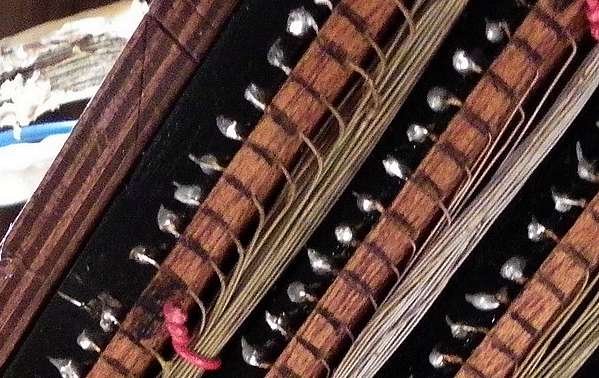

bon en apparence, mais contact défectueux pour certaines : un petit coup de fer à souder, et c'est réparé!

les aiguilles, qu'il a fallu régler une par une, en évitant de les casser par une torsion trop brutale...

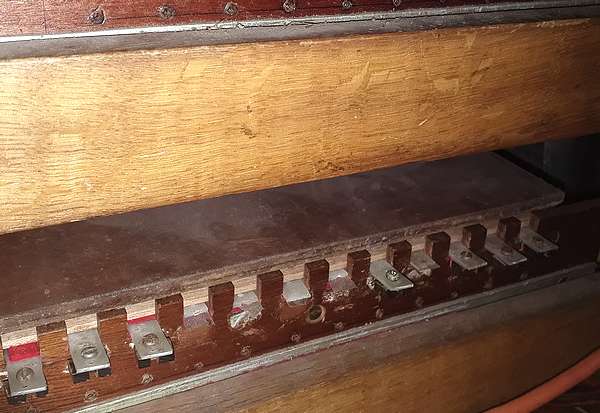

l'extrémité de certaines réglettes est cassée...

réparation, avec les morceaux retrouvés dans le soubassement

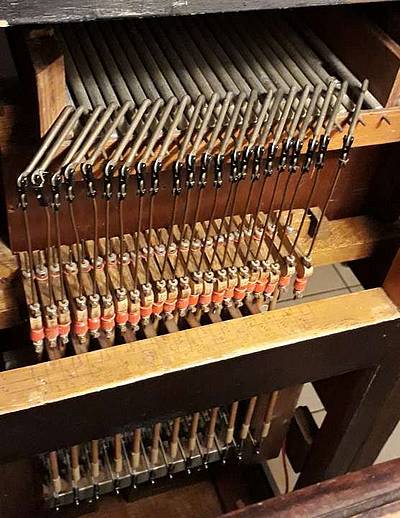

le système de registre opérationnel

avec ce matériel, et bien que j'aie réussi à faire que tous les contacts fonctionnent (un vrai miracle..)
il faut quand même accepter que de temps à autre une note d'un jeu ne réponde pas, il suffit en général
de réenclencher le registre pour que cela marche!

***

dernière opération pour cette partie : séparer l'appel des principaux et des flûtes ; lors de la remise en état des sommiers
les retours de masses des deux rangs (principal et flûte) ont été séparés : ceci permet d'alimenter séparément l'une ou l'autre
des séries, et ainsi de créer une ébauche de "combinaison" :

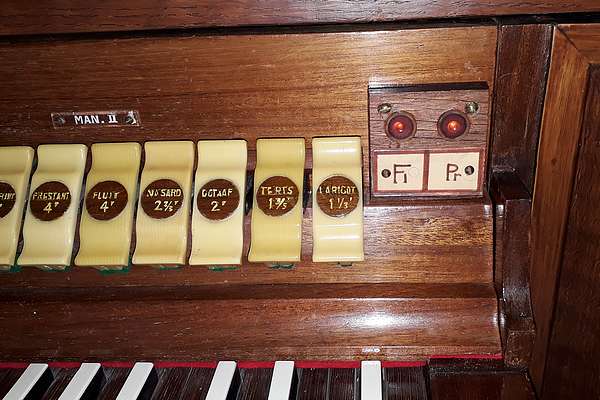

les voyants permettant de savoir quel rang est actif : Flûtes ou Principaux

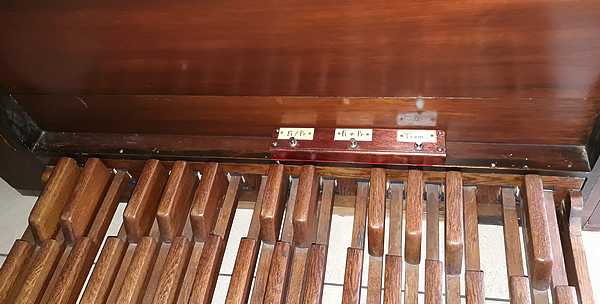

les commandes au-dessus du pédalier : inversion des rangs, appel simultané, et commande d'un futur trémolo

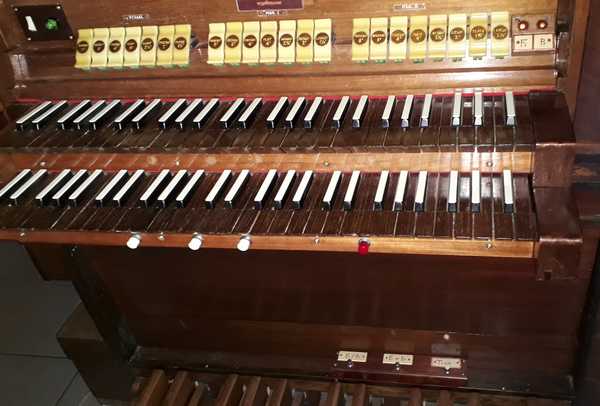

aspect final de la console, avec ajout de quatre boutons en attente de fonctions sous le clavier I

***

suivi des réparations : après quelques mois, le tirage des registres recommence à poser problème :
des notes ne répondent plus sur un clavier, lorsqu'on actionne des jeux sur l'autre clavier !

il faut renforcer l'axe des leviers, qui est trop faible, et a pris du jeu :
le mouvement d'un registre agit sur les autres registres voisins...

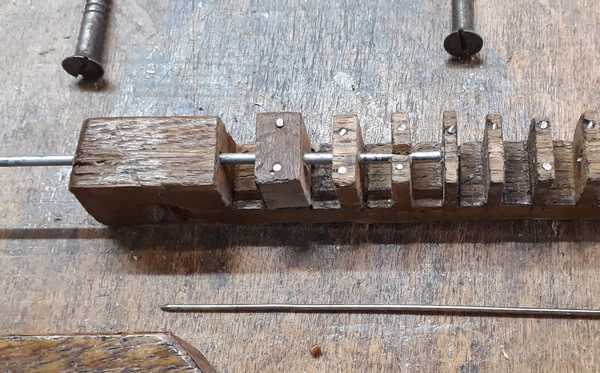

l'axe de laiton trop fin est remplacé par une tige plus rigide de plus fort diamètre

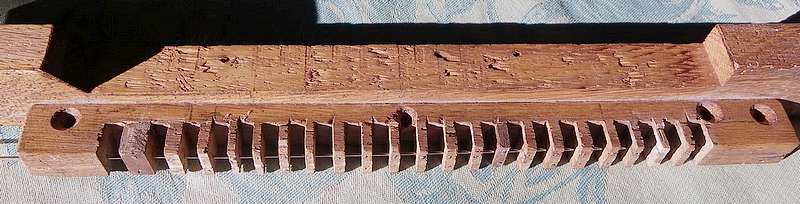

les supports d'axe, fragiles, sont encore renforcés, et recollés si nécessaire

. .
nouveau démontage, nouveau remontage, nouveau réglage... c'est le charme de cet instrument!
en espérant ne pas avoir à le faire trop souvent !
