le système de registres

pour agrandir les images: clic droit, "afficher l'image"

(cliquez ici si le menu ne s'affiche pas à gauche)

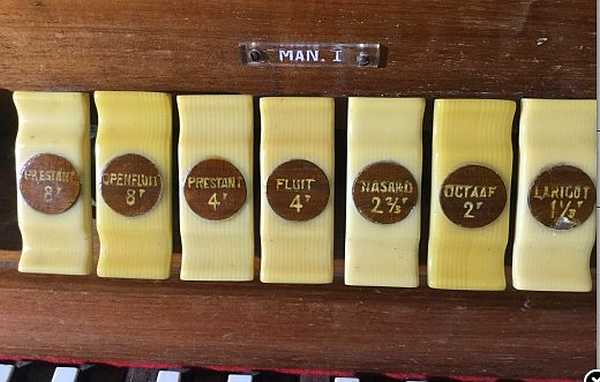

au dessus des claviers, 22 registres façon ivoire avec incrustation de bois, et claviers replaqués
imitation bois, feintes blanches ; les noms de registres sont typiques: Hohlfluijt, Openfluit, Octaaf, Terts...

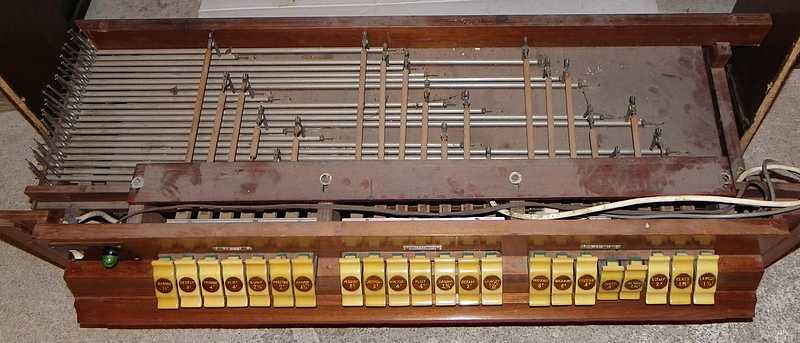

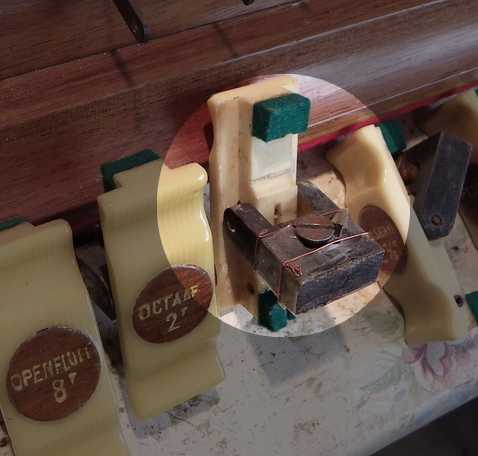

démontage de l'ensemble avec l'abrégé qui ramène le mouvement des dominos à gauche
l'ensemble déréglé, beaucoup de jeu, courses aléatoires...

. ..

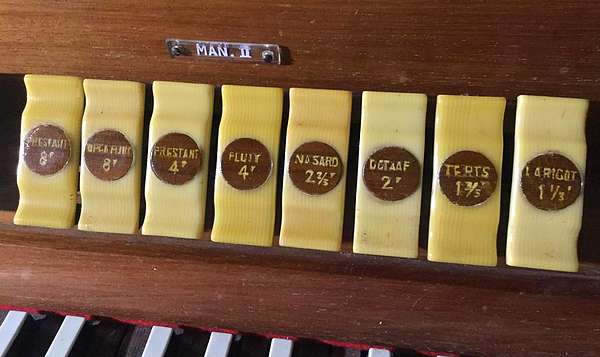

manuels I et II, identiques, avec en plus la tierce 1 3/5 sur la manuel II
on retrouve les deux séries: principal 8, 4, 2, 1 1/3 et flûte 8, 4, 2 2/3

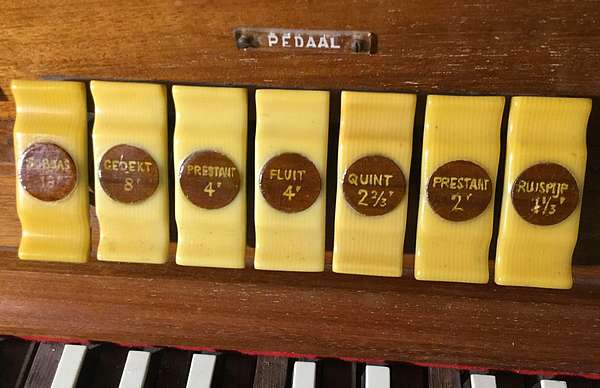

à la pédale, pas de principal 8, mais soubasse 16 (1ère octave acoustique)

.. .

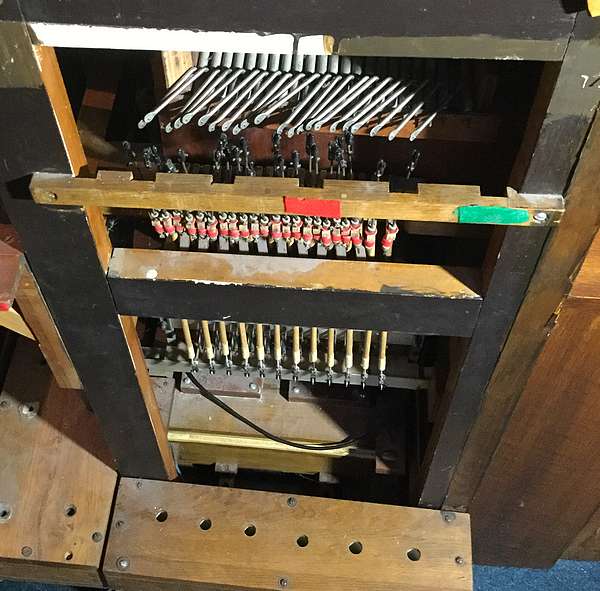

l'abrégé, à réviser, sous le sommier des dessus; à droite, rafistolage avec fil de fer et colle...

... ..

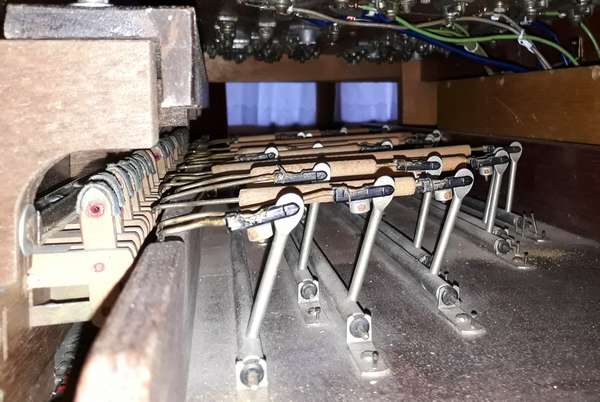

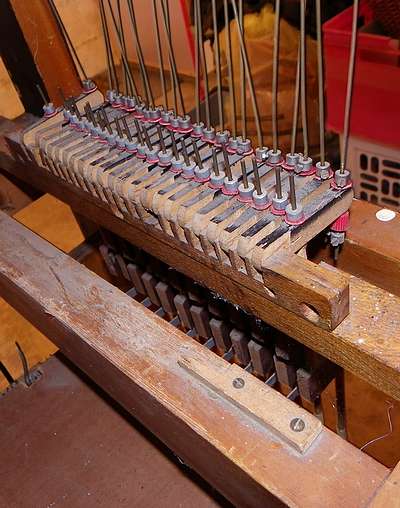

coté ut#, la tringlerie et les pilotes qui conduisent à la boite à échelle des contacts

.

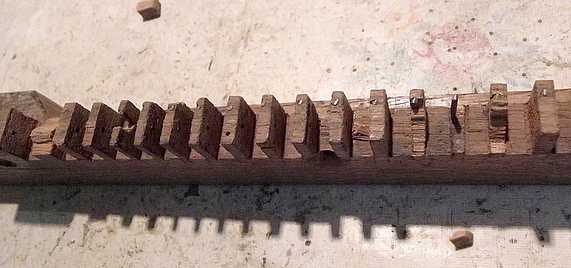

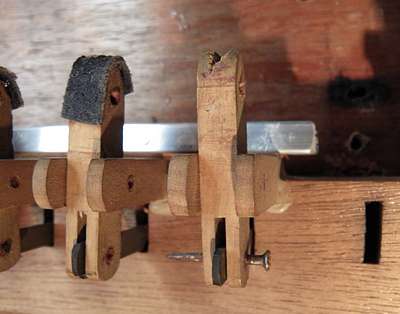

la pièce de bois qui maintient l'axe est bien abimée, ainsi que bien d'autres articulations; un clou sert d'axe...

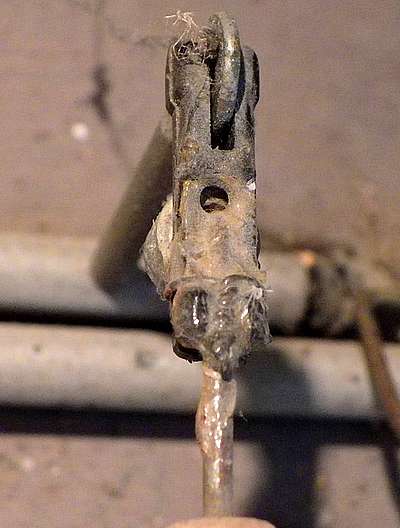

réparation avec fil de laiton et colle (encore..)

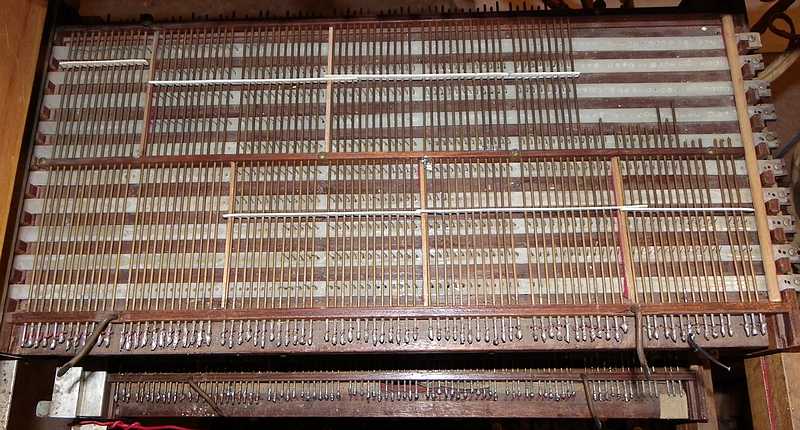

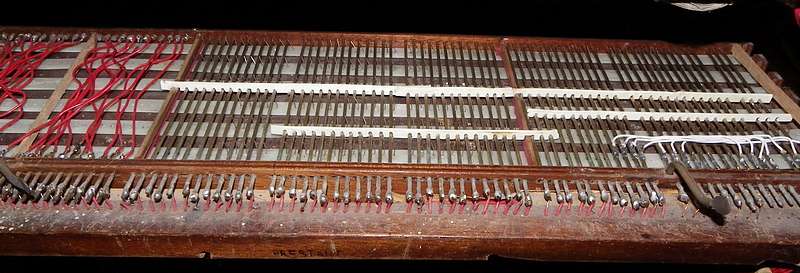

sous les claviers, la boite à échelle des contacts de registre

.
à gauche la flûte, et à droite le principal; au total, environ 950 contacts assurés par autant d'aiguilles
les tiges correspondant aux notes, déformées, sont maintenues pas des sortes de "guide" en plastique blanc
une poignée de fils rouges et blancs, dont il faudra trouver l'utilité!

..

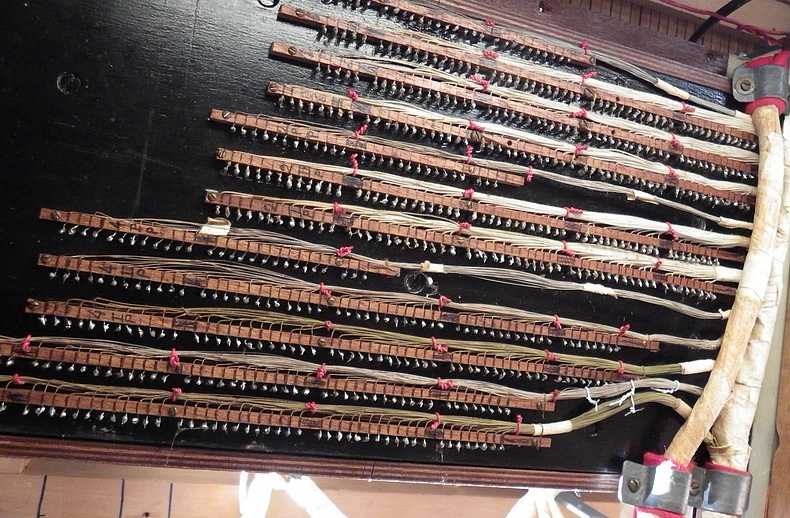

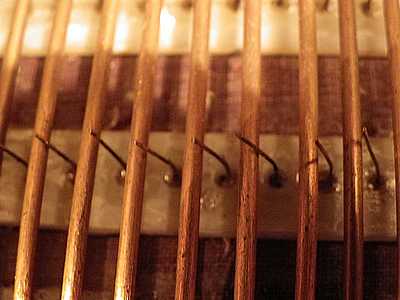

gros plan sur les aiguilles d'un registre, et à droite, le dessous d'une boite à échelle avec plus de 400 fils et soudures...

***
