publicité parue dans "le Haut-Parleur" 1060 de février 1963
COGEREL-COGEKIT
publicité parue dans "le Haut-Parleur" 1060
de février 1963
filiale de la C.S.F. 3 rue de la Boëtie
à Paris, mais le département "vente par correspondance"
se trouvera ensuite à la même adresse qu'EURELEC, rue Fernand Holweck
à Dijon
...

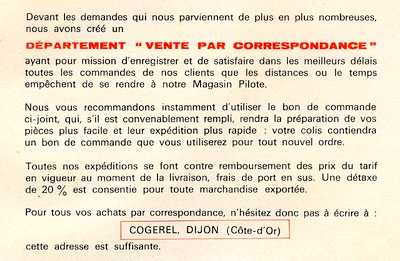

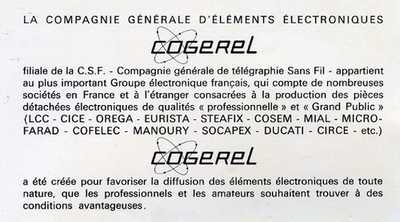

extrait du "catalogue
COGEREL 1963" sur le site
de Pascal CHOUR
COGEREL proposera de nombreux appareils à
monter soi-même sous la marque COGEKIT
dont on verra de nombreuses publicités dans le "Haut-Parleur"
des années 1960-1970
ci-après quelques exemples de kits COGEKIT proposés par COGEREL
cliquez ici si le menu n'apparait pas à gauche

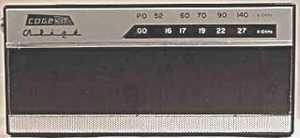

transistor pocket ALIZE (vers 1960)
...
....
transistor de poche ALIZE, en fait, c'était le clone d'un
modèle japonais de l'époque; 6 transistors, 1 diode, 2 transfos
(driver et sortie)

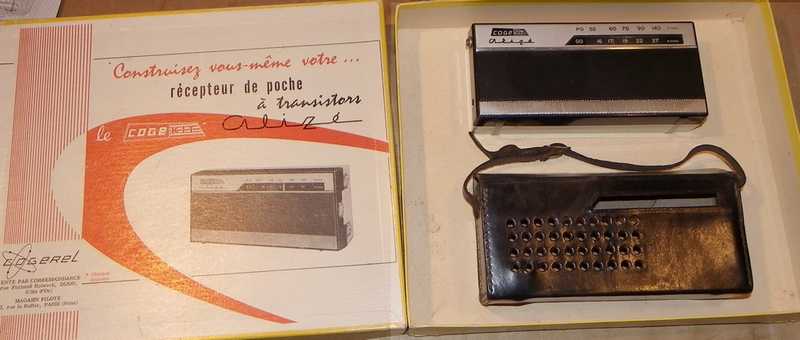

une boite d'origine, avec le modèle terminé et
sa sacoche en cuir (en option)

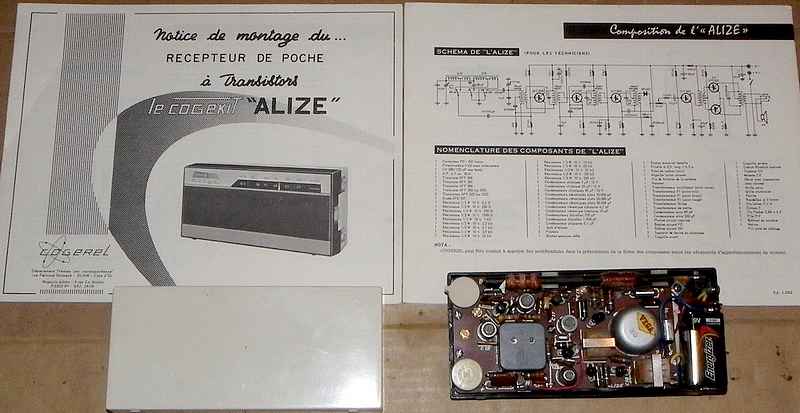

extrait de la notice de montage, très détaillée
avec le schéma du récepteur
transistor pocket ZEPHYR (vers 1961)
......

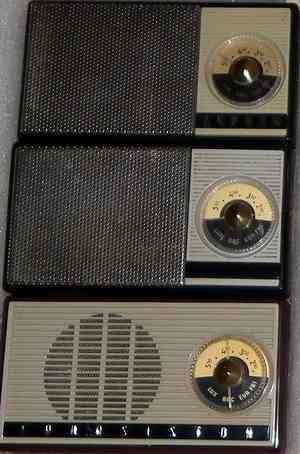

une boite visiblement bricolée... et plusieurs clones
d'un même modèle:
-en haut, Zephyr inscrit sur le bandeau noir, difficilement lisible sur la photo
-au milieu exactement le même, mais sans aucune inscription sur le bandeau
noir
-en bas, boitier légèrement différent avec l'inscription
"TRANSISTOR"
il existait aussi un modèle "MELBOURNE" identique au dernier,
ou encore un modèle sans inscription
en conclusion, seule la présentation extérieure différait, il s'agissait exactement du même circuit vendu sous différentes marques ou appellations

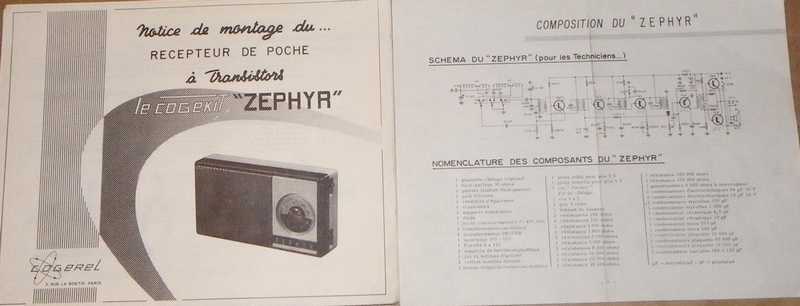

par rapport à l'ALIZE, le schéma ressemble beaucoup,
mais il n'y a qu'un seul transformateur BF (le driver)

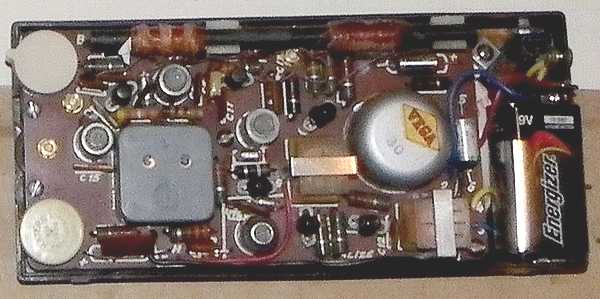

transistor pocket ALIZE 73 (vers 1971)

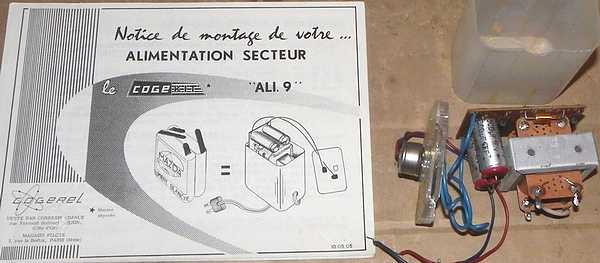

alimentation secteur 9 V
ni protégée, ni régulée, pour alimenter les récepteurs à transistors fonctionnant sous 9 V

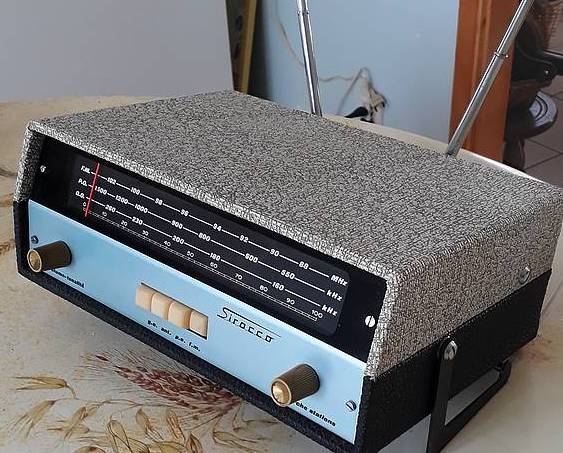

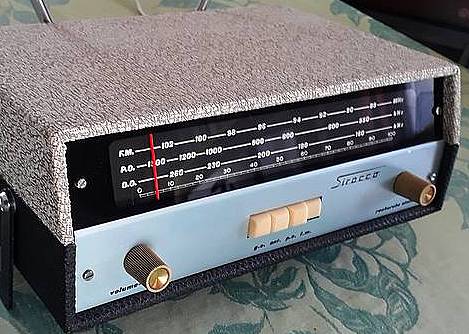

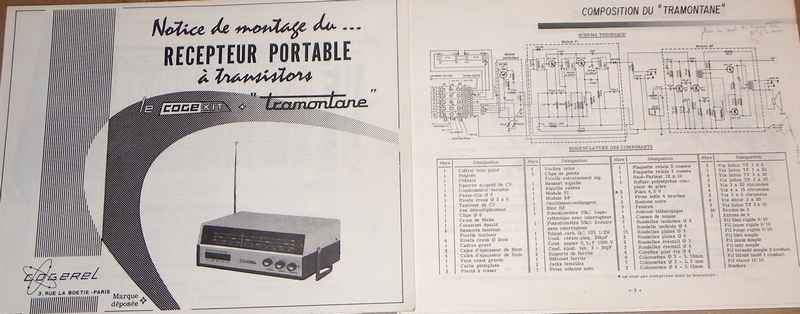

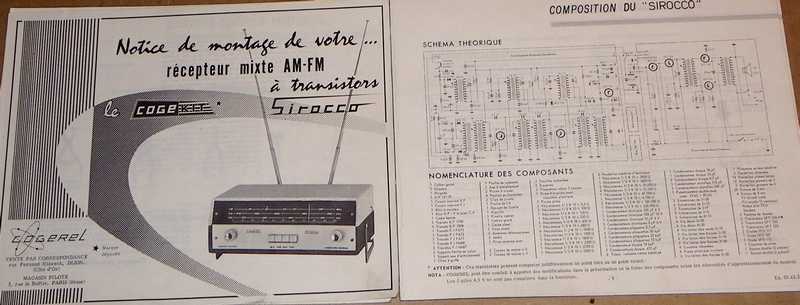

les récepteurs TRAMONTANE et SIROCCO
modulation d'amplitude seulement pour le premier
et modulation de fréquence en plus pour le second
.
.
sur ce modèle, les boutons ne sont pas d'origine : il y avait un potentiomètre
double pour le réglage de tonalité

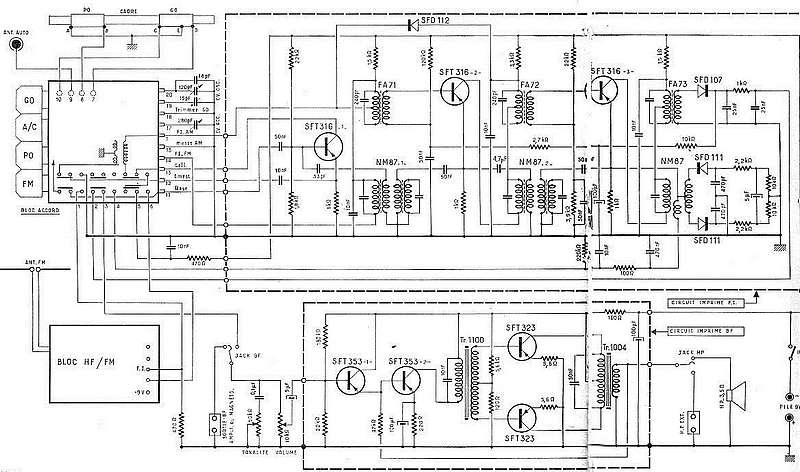

le schéma d'ensemble, il manque les connections du bloc FM au condensateur
variable 4 cages (2 AM + 2 FM)

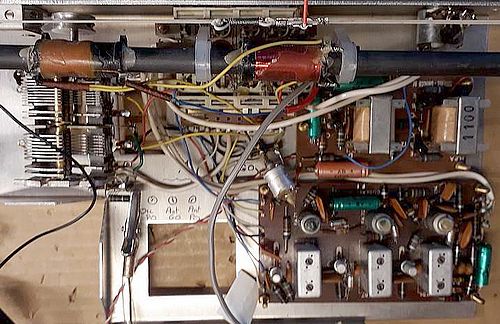

l'intérieur : le cadre ferrite, CV bloc d'accord AM et ampli BF
en bas: la platine mixte AM-FM
Ampli HI FI 661

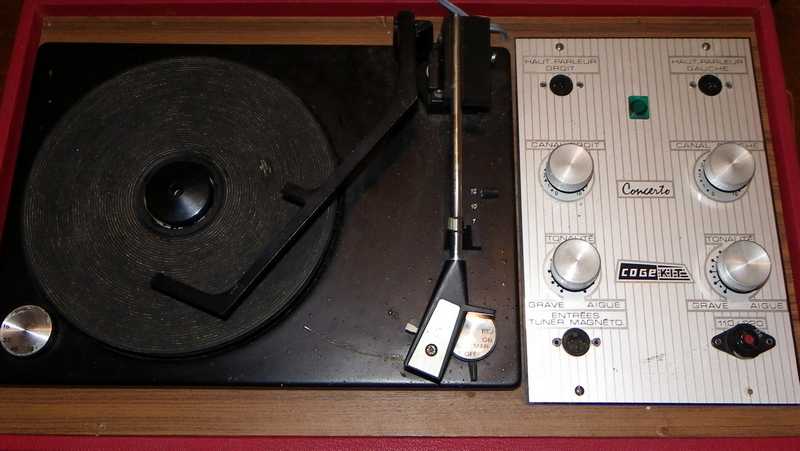

chaine stereo CONCERTO
enceintes ouvertes (baffles) avec chacune deux haut-parleurs Siare et platine
automatique Garrard
réglages séparés pour canaux gauche et droit:
ni balance, ni potentiomètre double!

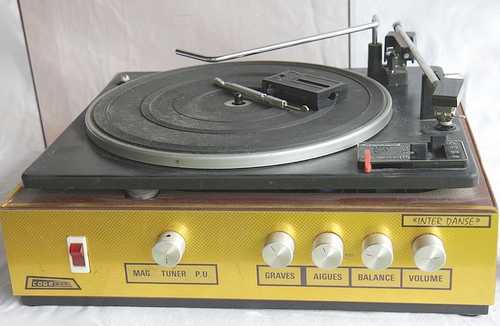

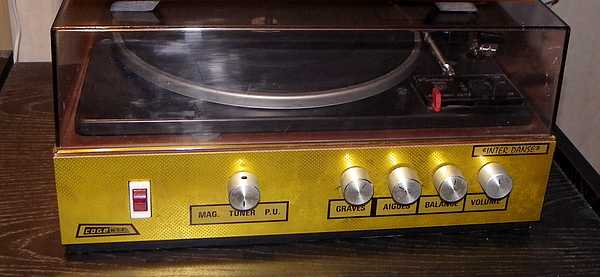

chaine stereo "Interdanse"
...
avec platine automatique Garrard et une belle façade dorée
d'époque!
(en recherche des enceintes associées)

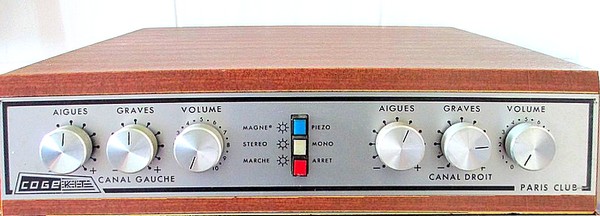

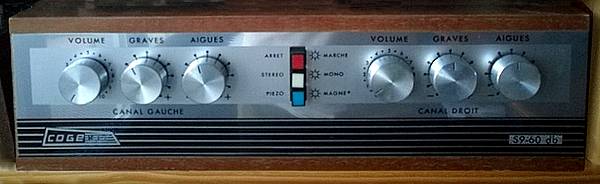

ampli stereo "Paris-Club"
avec touches lumineuses bleu-blanc-rouge !

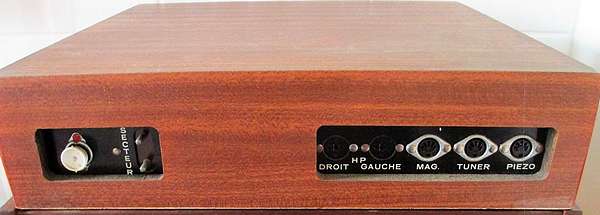

face arrière, sorties HP et entrées ; superbe "placage"
faux-bois en plastique épais...
.

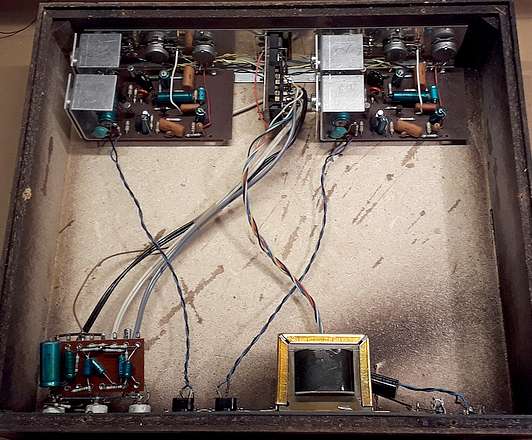

à gauche l'intérieur : en bas le préampli entrée
MAG, et au centre le transfo d'alimentation 115-230/15 V;

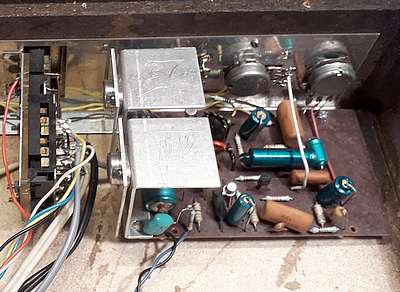

à droite détail des amplis avec des transistors au germanium AC126-AC127
pour attaquer le push-pull
court-circuit classique électrodes-boitier, résolu en donnant
de petits chocs sur les transistors !
une variante (à lampes?) , d'aspect légèrement différent

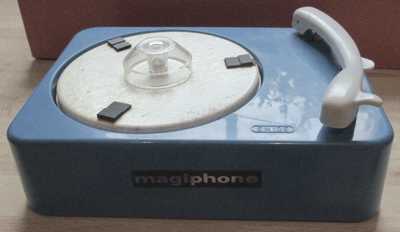

un jouet : le magiphone
...
petit électrophone jouet sans ampli, mais
disposant d'un émetteur pour écouter les disques sur 300m ondes
moyennes
alimentation par piles, 45t seulement, on distingue la
marque d'origine EMIDE
beaucoup de parasites dûs au moteur malheureusement...

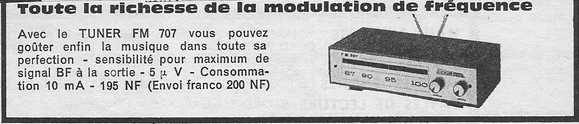

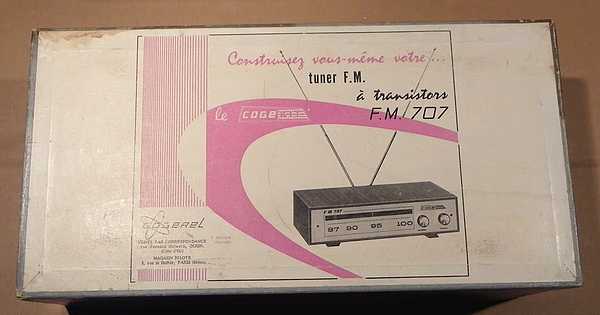

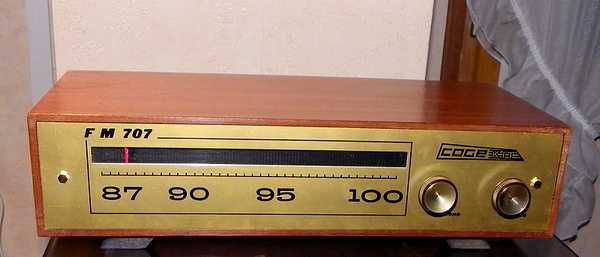

tuner FM 707 (1963)
tuner FM sans ampli, 87-100 MHz
présenté
dans un joli coffret bois plaqué teck, façade alu doré,
à piles 2 x 4,5V, sortie antenne et BF

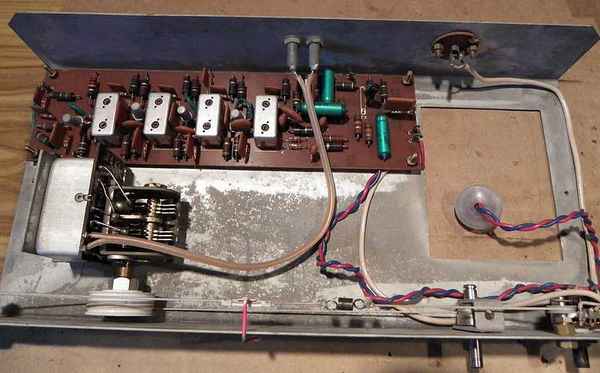

le chassis avec le module FI à 4 étages; beaucoup
de place perdue!

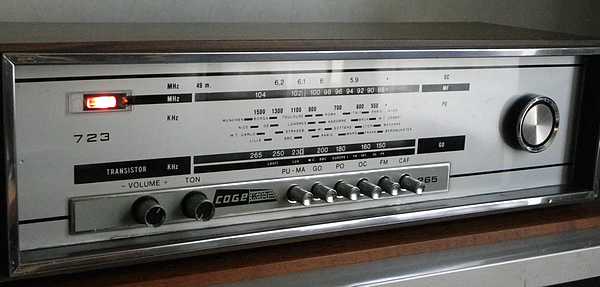

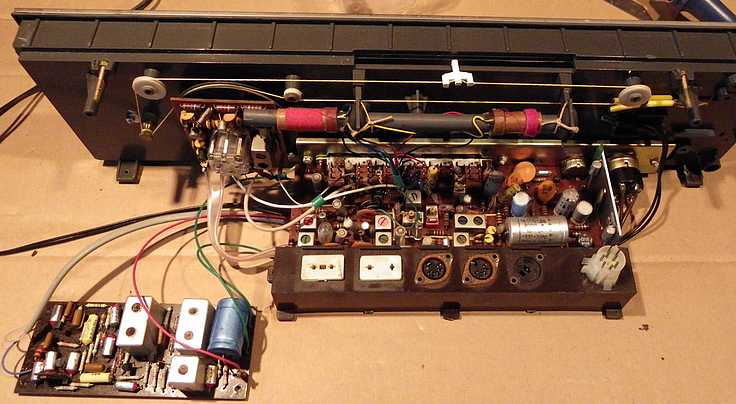

tuner AM FM 265 (Europhon 723)
étiquette "COGEKIT" sur un appareil "EUROPHON"
sur ce modèle, un décodeur stereo a été
ajouté, sortie G D sur la prise magnétophone, piles et secteur
tuner FM 707 (1968)
...
coffret plaqué Formica palissandre, et gamme FM 88-108 MHz extensible
à 82 MHz; pas de réglage de volume
...

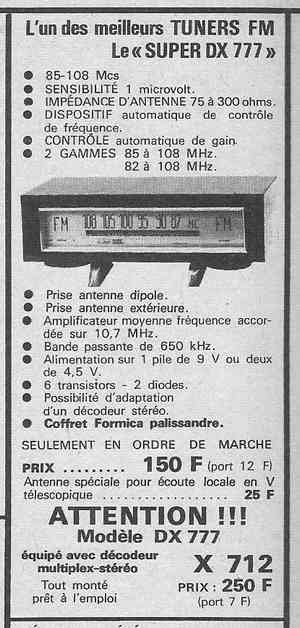

publicité de 1971 (cliquez pour agrandir) et circuit imprimé avec
module FM HF1021C; alimentation par 2 piles de 4,5 V
***
et bien d'autres appareils encore...
